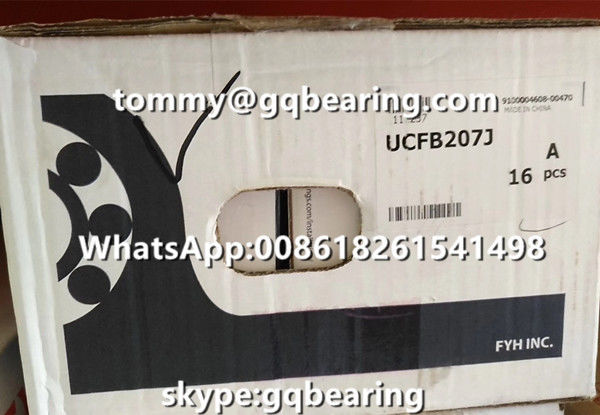

Шарикоподшипник УКФБ207 блока подушки материала ФИХ УКФБ207ДЖ литого железа
1. Описание:
Использован опорный подшипник скольжения подушки УКФБ внутри служить фланцем снабжение жилищем когда поверхность установки подшипника перпендикулярна к оси вала. Они обыкновенно доступны в 2, 3, или конфигурациях 4-отверстия. 2-болт служил фланцем блоки шарикоподшипника имеет диамант или подгонять-форму с 2 отверстиями для устанавливать. Как с нашим 3-Болт служили фланцем блоки азимута, 4-Болт служило фланцем блоки азимута и наши серии Флангетте, 2 болт служил фланцем блоки азимута имеют подшипники которые можно двинуть и выровнять лучше для того чтобы приспособить длинные валы.
2. Спецификация:
Номер детали | УКФБ207ДЖ |
Тип подшипника | Снабжение жилищем литого железа |
Дя вала. (Фв) | 35,0000 |
Высота снабжения жилищем (а) | 144,0000 |
Длина снабжения жилищем | 90,0000 |
Номер снабжения жилищем | ФБ207 |
Вес (г) | 1300 |
Материал | Снабжение жилищем литого железа, подшипник хромовой стали |
3. Дизайн моделей блока подушки подшипника опорного подшипника скольжения УКФЛ УКФЛ205 подушки фланца ФИХ:
4. Опорные подшипники скольжения подушки (серия УКФЛ)
Носить номер | Дя д вала (мм) | Х (мм) | Л (мм) | Л1 (мм) | А (мм) | Дж (мм) |
УКФЛ 201 | 12 | 113 | 60 | 66 | 25,5 | 90 |
УКФЛ 202 | 15 | 113 | 60 | 66 | 25,5 | 90 |
УКФЛ 203 | 17 | 113 | 60 | 66 | 25,5 | 90 |
УКФЛ 204 | 20 | 113 | 60 | 66 | 25,5 | 90 |
УКФЛ 205 | 25 | 130 | 68 | 73 | 27 | 99 |
УКФЛ 305 | 25 | 150 | 80 | 84 | 29 | 113 |
УКФЛ 206 | 30 | 148 | 80 | 84 | 31 | 117 |
УКФЛ 306 | 30 | 180 | 90 | 94 | 32 | 134 |
УКФЛ 207 | 35 | 161 | 90 | 94 | 34 | 130 |
УКФЛ 307 | 35 | 185 | 100 | 104 | 36 | 141 |
УКФЛ 208 | 40 | 175 | 100 | 104 | 36 | 144 |
УКФЛ 308 | 40 | 200 | 112 | 118 | 40 | 158 |
УКФЛ 209 | 45 | 188 | 108 | 113 | 38 | 148 |
УКФЛ 309 | 45 | 230 | 125 | 132 | 44 | 177 |
УКФЛ 210 | 50 | 197 | 115 | 120 | 40 | 157 |
УКФЛ 310 | 50 | 240 | 140 | 144 | 48 | 187 |
УКФЛ 211 | 55 | 224 | 130 | 134 | 43 | 184 |
УКФЛ 311 | 55 | 250 | 150 | 154 | 52 | 198 |
УКФЛ 212 | 60 | 250 | 140 | 144 | 48 | 202 |
УКФЛ 312 | 60 | 270 | 160 | 164 | 56 | 212 |
УКФЛ 213 | 65 | 258 | 155 | 157 | 50 | 210 |
УКФЛ 313 | 65 | 295 | 175 | 186 | 58 | 240 |
УКФЛ 214 | 70 | 265 | 160 | 163 | 54 | 216 |
УКФЛ 314 | 70 | 315 | 185 | 196 | 61 | 250 |
УКФЛ 215 | 75 | 275 | 165 | 168 | 56 | 225 |
УКФЛ 315 | 75 | 320 | 195 | 206 | 66 | 260 |
УКФЛ 216 | 80 | 290 | 180 | 188 | 58 | 233 |
УКФЛ 316 | 80 | 355 | 210 | 218 | 68 | 285 |
УКФЛ 217 | 85 | 305 | 190 | 198 | 63 | 248 |
Серия УКП200 |
Опорный подшипник скольжения УКП201 УКП202 УКП203 подушки |
Опорный подшипник скольжения УКП204 УКП205 УКП206 подушки |
Опорный подшипник скольжения УКП207 УКП208 УКП209 подушки |
Опорный подшипник скольжения УКП210 УКП211 УКП212 подушки |
Опорный подшипник скольжения УКП213 подушки |
Серия УКФ200 |
Опорный подшипник скольжения УКФ201 УКФ202 УКФ203 подушки |
Опорный подшипник скольжения УКФ204 УКФ205 УКФ206 подушки |
Опорный подшипник скольжения УКФ207 УКФ208 УКФ209 подушки |
Опорный подшипник скольжения УКФ210 УКФ211 УКФ212 подушки |
Опорный подшипник скольжения УКФ213 УКФ214 УКФ215 УКФ216 подушки |
Опорный подшипник скольжения УКФ217 УКФ218 подушки |
Серия УКТ200 |
Опорный подшипник скольжения УКТ201 УКТ202 УКТ203 подушки |
Опорный подшипник скольжения УКТ204 УКТ205 УКТ206 подушки |
Опорный подшипник скольжения УКТ207 УКТ208 УКТ209 подушки |
Блок подушки беарингУКТ210 УКТ211 УКТ212 |
Опорный подшипник скольжения УКТ213 УКТ214 УКТ215 подушки |
Опорный подшипник скольжения УКТ216 УКТ217 подушки |
5. Изображения:
