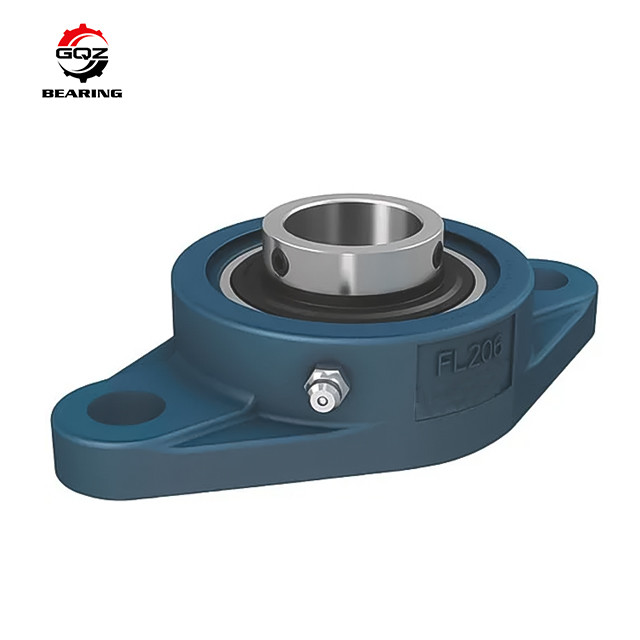

Снабжение жилищем блока подушки подшипника опорного подшипника скольжения UCFL UCFL205 подушки фланца NTN нося UCFL205
Введение блока подушки подшипника опорного подшипника скольжения UCFL205 подушки фланца NTN UCFL:
Использован опорный подшипник скольжения подушки UCFL внутри служить фланцем снабжение жилищем когда поверхность установки подшипника перпендикулярна к оси вала. Они обыкновенно доступны в 2, 3, или конфигурациях 4-отверстия. 2-болт служил фланцем блоки шарового подшипника имеет диамант или подгонять-форму с 2 отверстиями для устанавливать. Как с нашим 3-Bolt служили фланцем блоки азимута, 4-Bolt служило фланцем блоки азимута и наши серии Flangette, 2 болт служил фланцем блоки азимута имеют подшипники которые можно двинуть и выровнять более лучше для того чтобы приспособить длинние валы.
| Блоки | mm |
| Тип подшипника | Снабжение жилищем литого железа |
| Номинальность динамической нагрузки (Cr) | 14.022 |
| Номинальность неподвижной нагрузки (Cor) | 7.843 |
| Dia вала. (Fw) | 25,0000 |
| Ширина снабжения жилищем (b) | 68,0000 |
| Центр-к-Центр отверстия установки (e) | 99,0000 |
| Длина снабжения жилищем (a) | 130,0000 |
| Толщина снабжения жилищем низкопробная (g) | 13,0000 |
| Ширина внутренней гонки подшипника (Bi) | 34,0000 |
| Ширина внутренней гонки подшипника - короткая сторона (n) | 14,0000 |
| Ширина внутренней гонки подшипника - выдвинутая сторона (m) | 20,0000 |
| Размер болта установки | 10,0000 |
| Номер снабжения жилищем | FL 205E |
| Dia отверстия установки. (s) | 12,0000 |
| Высота агрегата фланца (z) | 37,0000 |
| Высота фланца (l) | 27,0000 |
| Основание установки к носить центр (I) | 16,0000 |
| Вес (g) | 634,00 |
| Материал | Снабжение жилищем литого железа, подшипник хромовой стали |
Модели блока подушки подшипника опорного подшипника скольжения UCFL UCFL205 подушки фланца NTN конструируют:
Опорные подшипники скольжения подушки (серия UCFL)
| Носить номер | Dia d вала (mm) | H (mm) | L (mm) | L1 (mm) | A (mm) | J (mm) |
| UCFL 201 | 12 | 113 | 60 | 66 | 25,5 | 90 |
| UCFL 202 | 15 | 113 | 60 | 66 | 25,5 | 90 |
| UCFL 203 | 17 | 113 | 60 | 66 | 25,5 | 90 |
| UCFL 204 | 20 | 113 | 60 | 66 | 25,5 | 90 |
| UCFL 205 | 25 | 130 | 68 | 73 | 27 | 99 |
| UCFL 305 | 25 | 150 | 80 | 84 | 29 | 113 |
| UCFL 206 | 30 | 148 | 80 | 84 | 31 | 117 |
| UCFL 306 | 30 | 180 | 90 | 94 | 32 | 134 |
| UCFL 207 | 35 | 161 | 90 | 94 | 34 | 130 |
| UCFL 307 | 35 | 185 | 100 | 104 | 36 | 141 |
| UCFL 208 | 40 | 175 | 100 | 104 | 36 | 144 |
| UCFL 308 | 40 | 200 | 112 | 118 | 40 | 158 |
| UCFL 209 | 45 | 188 | 108 | 113 | 38 | 148 |
| UCFL 309 | 45 | 230 | 125 | 132 | 44 | 177 |
| UCFL 210 | 50 | 197 | 115 | 120 | 40 | 157 |
| UCFL 310 | 50 | 240 | 140 | 144 | 48 | 187 |
| UCFL 211 | 55 | 224 | 130 | 134 | 43 | 184 |
| UCFL 311 | 55 | 250 | 150 | 154 | 52 | 198 |
| UCFL 212 | 60 | 250 | 140 | 144 | 48 | 202 |
| UCFL 312 | 60 | 270 | 160 | 164 | 56 | 212 |
| UCFL 213 | 65 | 258 | 155 | 157 | 50 | 210 |
| UCFL 313 | 65 | 295 | 175 | 186 | 58 | 240 |
| UCFL 214 | 70 | 265 | 160 | 163 | 54 | 216 |
| UCFL 314 | 70 | 315 | 185 | 196 | 61 | 250 |
| UCFL 215 | 75 | 275 | 165 | 168 | 56 | 225 |
| UCFL 315 | 75 | 320 | 195 | 206 | 66 | 260 |
| UCFL 216 | 80 | 290 | 180 | 188 | 58 | 233 |
| UCFL 316 | 80 | 355 | 210 | 218 | 68 | 285 |
| UCFL 217 | 85 | 305 | 190 | 198 | 63 | 248 |
