Высокопоставленный Z9 расширение рукава вала блокировки устройства сборки Диаметр от 200 до 420 мм

продукты

Угловые контактные шариковые подшипники

Подшипник цилиндрического ролика

Опорный подшипник скольжения подушки

Шарикоподшипник собственной личности выравнивая

Носить аксессуары

Свяжитесь с нами

Mr. Mike Zhang

gq@gqbearing.com

86-510-82695331

Свяжитесь сейчас

Высокопоставленный Z9 расширение рукава вала блокировки устройства сборки Диаметр от 200 до 420 мм

МОК:	5 шт.
Стандартная упаковка:	Пластиковый пакет + кокс + картон
Пропускная способность:	10000 в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Фирменное наименование

GQZ or Other famous brand

Сертификация

ISO9001,ROHS

Номер модели

Серия Z9

Тип продукта:

Расширительная муфта

Применение:

Автомобиль.Трактор.Строительство.Машины.Роллевая фабрика

Осяная сила Ft ((kN):

526-1980 гг.

Крутящий момент, кН.м:

52.8-410

Материал, подшипник:

Подшипники из стали

Выделить:

Сборка устройства блокировки вала

Z9 Сборка блокировки вала с расширением рукава

Сборка устройства блокировки вала 420 мм

Описание продукта

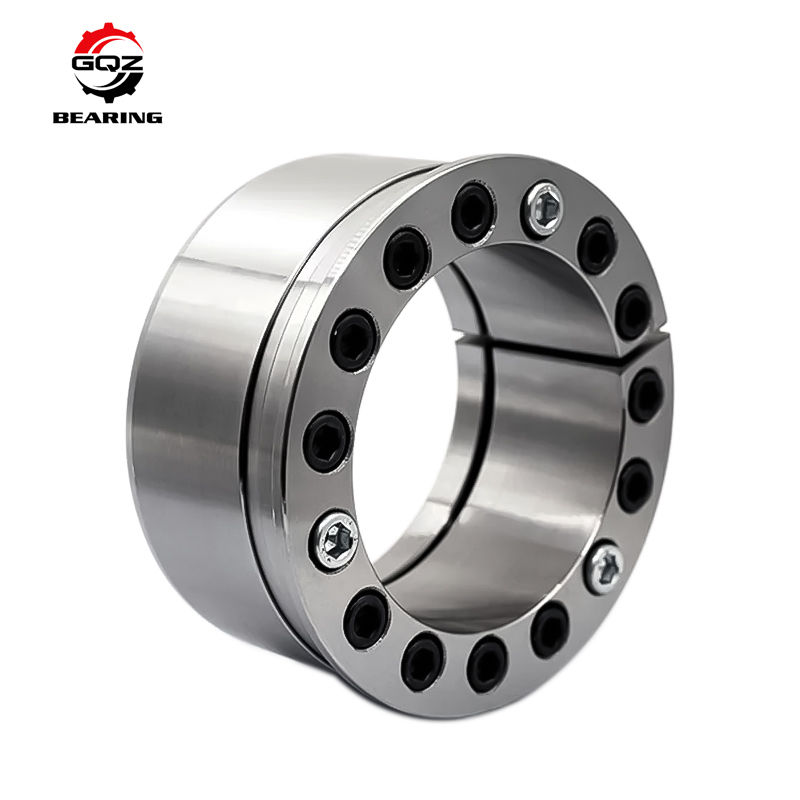

Высокопоставленный Z9 расширение рукава вала блокировки устройства сборки, диаметр 200-420 мм

Расширительный сцепляющий рукав - это передовой базовый компонент, широко используемый на международном рынке для механического сцепления под большой нагрузкой.это бесключевое соединительное устройство для передачи нагрузки путем затягивания давления и трения, создаваемого между приспособленными поверхностями высокопрочных болтов.

Описание продукта

Применимые отрасли

Автомобиль.Трактор.Строительство.Машины.Роллевая фабрика

Место происхождения

Китай

Тип

МЕЧ

Номер модели

Серия Z9

Наименование марки

GQZ или OEM

Тип уплотнений

Открыто

Материал

Сталь хромная

Внешний диаметр

200-420 мм

Размер отверстия

260-515 мм

Особенность

Долгая жизнь

Сертификат

ISO9001:2008

Вибрация

Z1V1 Z2V2 Z3V3

Точность

P0,P5,P6

Служба

Услуги OEM

Запасы

Богатый.

Пакет

Оригинальная упаковка

Основные преимущества расширительной сцепки
Легко устанавливается
Низкая точность обработки, необходимая для отверстий вала, отсутствие необходимости в оборудовании для нагрева/нажатия, необходимо только затянуть болты по диагонали в соответствии с крутящим моментом.
Разрешает перемещение узлов на вал и поддерживает сцепления с плохо сварными материалами.
Высокая надежность
Никакого ослабления конструкции ключевого пути, никакого износа от движения, длительный срок службы.
Автоматический отказ при перегрузке защищает безопасность оборудования.
Гибкая адаптация
может выдерживать многочисленные нагрузки, поддерживать использование нескольких расширительных рукав в серии для увеличения нагрузки.
Легко демонтируемый (просто развяжите болты), антиржавый дизайн контактной поверхности для обеспечения повторного использования.

Размеры						Шрубы с шестиугольной крышкой		Номинальная нагрузка		Давление на поверхность соединения между расширителем и валом	Давление на интерфейс рукава-узла расширения	Нажимный момент на винте	Вес
d	D	Л	Л₁	e	В.	d₁	n	Осяная сила Ft ((kN)	Крутящий момент Mt(kN.m)	pf(N/мм²)	пф^{1 (((}Н/мм²⁾	М_А.(N.m)	W.t ((kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

Информация о компании

Высокопоставленный Z9 расширение рукава вала блокировки устройства сборки Диаметр от 200 до 420 мм 3

Высокопоставленный Z9 расширение рукава вала блокировки устройства сборки Диаметр от 200 до 420 мм 4

Частые вопросы

Могут ли адаптерные рукава выдерживать суровые условия окружающей среды?

Жестокая среда, характеризующаяся влажностью, пылью и экстремальными температурами, представляет серьезные трудности.

Устойчивость к коррозии: воздействие влаги может привести к коррозии, что влияет на производительность рукава.

Решение: для работы в суровой среде выбирать корректирующие рукава из коррозионно-устойчивых материалов или рассмотреть защитные покрытия для повышения долговечности корректирующих рукав.

Как следует структурировать процедуры технического обслуживания для систем, использующих адаптерные рукава?

Эффективное техническое обслуживание имеет решающее значение для максимизации срока службы и производительности.

Графики проверки: установление графика регулярных проверок помогает заранее выявить потенциальные проблемы.

Необходимость смазки: правильная смазка обеспечивает бесперебойную работу и уменьшает износ.

Решение: для эффективного обслуживания систем с адаптерными рукавами:

Внедрить комплексный график технического обслуживания, включая очистку, осмотр и повторную смазку компонентов вокруг рукава адаптера.

Сохранять подробную запись всех работ по техническому обслуживанию для отслеживания состояния и производительности корпусов адаптера с течением времени.
