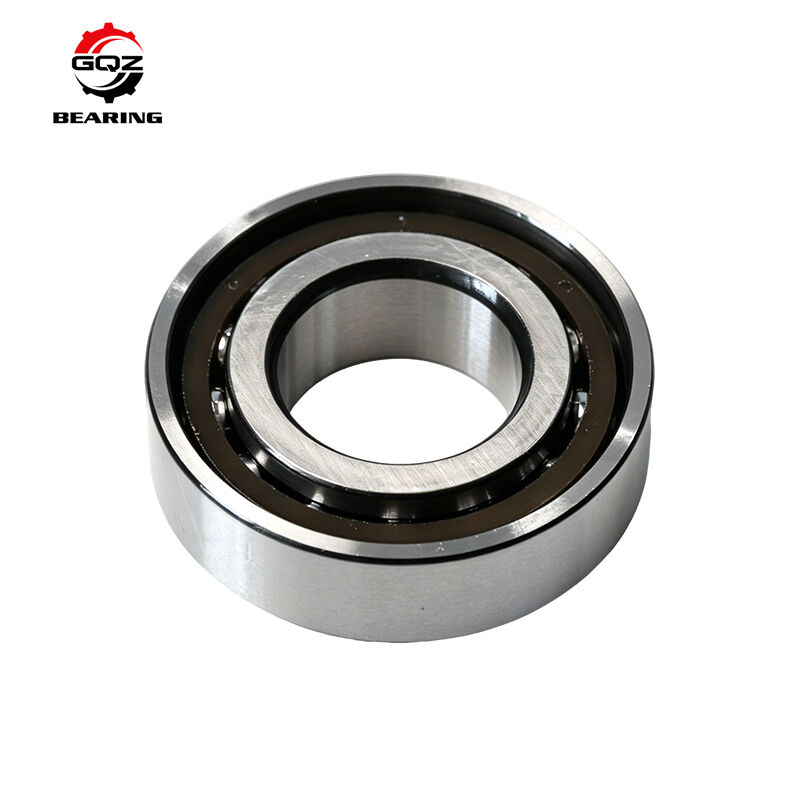

GQZ S7204CD/HC Гибридная керамическая однорядная угловая контактная шаровая подшипница 20×47×14 мм 15° Угол контакта Открытый тип

S7204CD/HC — это высокоточный однорядный радиально-упорный шарикоподшипник.

• S: Универсальная совместимая конструкция
• CD: Угол контакта 15°, внутренняя геометрия D высокой грузоподъемности
• HC: Гибридная конструкция, стальные внутреннее и наружное кольца + керамические тела качения из нитрида кремния с возможностью электроизоляции

Открытая конструкция поддерживает циркуляционную смазку маслом. Выдерживает комбинированную радиальную и одностороннюю осевую нагрузку. Одиночные подшипники могут быть установлены последовательно (DB), параллельно (DF) или тандемно (DT) для восприятия двусторонних осевых нагрузок. Керамические шарики снижают центробежную силу при высоких скоростях вращения, ограничивают электрическую эрозию и снижают рабочую температуру. Широко применяются в высокоскоростных шпинделях станков с ЧПУ, серводвигателях с частотным преобразованием, опорах шарико-винтовых передач и высокоточных вращающихся устройствах, уязвимых к повреждениям от блуждающих токов.

Официальное коммерческое предложение будет отправлено в течение 24 часов после вашего запроса.

Модель

S7204CD/HC

Размеры

d20 мм, D47 мм, B14 мм

Мин. фаска r

1 мм

Вес нетто

прибл. 0,092 кг

Конструкция

Однорядный радиально-упорный шарикоподшипник

Угол контакта

15°

Материал

Внутреннее/наружное кольцо: подшипниковая сталь GCr15; тела качения: керамические шарики Si₃N₄; обработанный фенольный смоляной сепаратор

Форма конструкции

Открытый тип без уплотнений

Базовая динамическая грузоподъемность Cr

11900 Н

Базовая статическая грузоподъемность C0r

5850 Н

Предельная частота вращения (масляная смазка)

48000 об/мин

Дополнительная информация

Полные чертежи размеров и данные по нагрузкам предоставляются по запросу.

1. Гибридные керамические тела качения HC обеспечивают изоляционные свойства, эффективно предотвращая электроэрозионную коррозию подшипника
2. Высокоемкая конструкция CD с углом контакта 15° обеспечивает баланс между высокоскоростными характеристиками и грузоподъемностью
3. Универсальная совместимая конструкция S, гибкая для различных режимов парной установки на месте
4. Керамические шарики низкой плотности снижают центробежную нагрузку, обеспечивая более высокую предельную скорость по сравнению с полностью стальными подшипниками
5. Открытая конструкция адаптирована для непрерывной циркуляционной смазки маслом для длительной высокоскоростной прецизионной работы
6. Возможность индивидуальной настройки: класс точности P4/P5, несколько классов предварительного натяга, лазерная маркировка OEM, специальная высокоскоростная смазка

• Высокоскоростные главные шпиндели вертикальных и горизонтальных обрабатывающих центров
• Вал ротора серводвигателей и генераторов с частотным преобразованием
• Прецизионные опорные узлы шарико-винтовых передач с фиксированным концом
• Высокоскоростные шлифовальные станки и прецизионные узлы передачи автоматизации
• Вращающееся оборудование, подверженное риску воздействия блуждающих токов и электрической эрозии

25 лет опыта производства подшипников, продукция экспортируется по всему миру.

Строгий контроль сферичности и качества поверхности керамических шариков.

Сверхчистовая обработка дорожек качения для соответствия требованиям высокой точности.

Круглосуточная техническая поддержка по вопросам подбора парной установки и предварительного натяга.

Большой запас для дистрибьюторов оборудования.

Точные размеры и стабильные эксплуатационные характеристики.

Контроль твердости закалки и отпуска кольца GCr15

Сортировка по размерам и обнаружение поверхностных дефектов керамических шариков из нитрида кремния

Прецизионная сверхчистовая обработка поверхностей дорожек качения

Тестирование угла контакта, внутреннего зазора и вибрации при вращении

Если вам нужны гибридные керамические радиально-упорные подшипники S7204CD/HC:

Отправьте запрос, чтобы получить следующую поддержку:

• Быстрое коммерческое предложение в течение 24 часов
• Консультация по решениям для парной установки DB/DF
• Выбор класса точности и предварительного натяга
• Конкурентоспособная цена от производителя
• Свяжитесь с нашим отделом продаж для получения полных технических данных и официального предложения.
