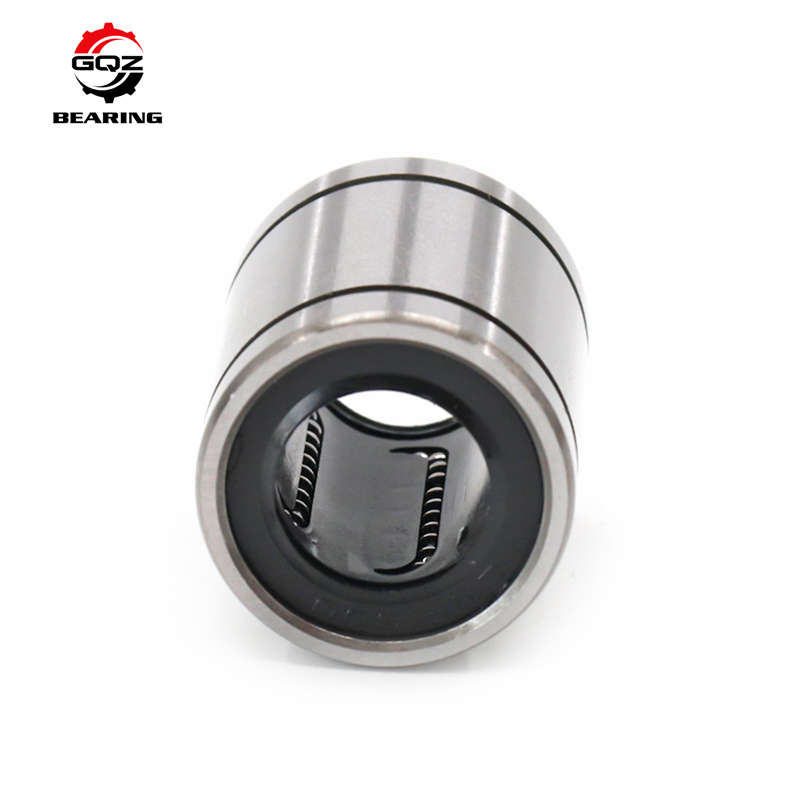

GQZ LMS3 Миниатюрный прямолинейный шаровой корпус 3×7×10 мм

LMS3 - миниатюрный линейный шариковый подшипник прямого типа.

Распространенные варианты:

• LMS3: Открытый тип, без уплотнений
• LMS3UU: Двусторонние контактные резиновые уплотнения
• LMS3F: Версия из нержавеющей стали

Он сочетается с линейным валом диаметром 3 мм для реализации бесконечного возвратно-поступательного линейного движения. Стальные шарики, расположенные по окружности, обеспечивают низкое трение и скольжение. Герметичный вариант удерживает внутреннюю смазку для длительной эксплуатации без обслуживания; открытый вариант поддерживает регулярную повторную смазку. Широко используется для миниатюрных автоматизированных сборочных линий, оборудования для оптического тестирования, медицинских приборов и компактных прецизионных машин с ограниченным пространством для установки.

Официальное коммерческое предложение будет отправлено в течение 24 часов после вашего запроса.

Модель

LMS3

Размеры

d3 мм, D7 мм, L10 мм

Вес нетто

прибл. 0,0014 кг

Структура

Прямой миниатюрный линейный шариковый подшипник

Материал

Наружная втулка и стальные шарики: подшипниковая сталь GCr15; полиамидный (POM) сепаратор

Базовая динамическая нагрузка Cr

21,2 Н

Базовая статическая нагрузка C0r

55,8 Н

Предельная скорость (со смазкой)

12000 об/мин

Полные чертежи размеров и данные по нагрузке предоставляются по запросу.

1. Ультраминиатюрные компактные размеры, идеально подходят для механических компоновок в узких пространствах
2. Конструкция с роликовым контактом обеспечивает низкое сопротивление трению и плавное линейное движение
3. Множество опциональных конфигураций: открытый / герметичный / из нержавеющей стали для различных условий работы
4. Прецизионно обработанная наружная втулка и дорожка качения шариков, точное позиционирование
5. Стандартные промышленные размеры, полностью взаимозаменяемы с глобальными основными сериями LMS
6. Возможность индивидуальной настройки: лазерная маркировка OEM, специальная смазка для низких/высоких температур, класс точности P6

• Миниатюрные автоматизированные сборочные линии и небольшие линейные скользящие механизмы
• Приборы для оптического тестирования, прецизионное офисное и печатное оборудование
• Миниатюрные трансмиссионные узлы медицинской автоматизации
• Оборудование для транспортировки и позиционирования в полупроводниковой промышленности
• Машины для линейного возвратно-поступательного движения с малой нагрузкой и низкой скоростью

25 лет профессионального производства подшипников, продукция экспортируется по всему миру.

Строгая сортировка стальных шариков по размерам для обеспечения плавности скольжения.

Стабильный процесс формования пластикового сепаратора, устойчивый к деформации.

Круглосуточная техническая поддержка по выбору вариантов и подбору валов.

Большой запас для дистрибьюторов оборудования.

Точные размеры и стабильные эксплуатационные характеристики.

Проверка твердости сырья GCr15 после закалки и отпуска

Прецизионная суперфинишная обработка внутренней дорожки качения наружной втулки

Проверка шероховатости поверхности и размеров стальных шариков

Тест на плавность скольжения всего узла

Если вам нужны линейные шариковые подшипники LMS3:

Отправьте запрос, чтобы получить следующую поддержку:

• Быстрое коммерческое предложение в течение 24 часов
• Консультация по герметичному варианту LMS3UU
• Решение с использованием нержавеющей стали LMS3F
• Конкурентоспособная цена напрямую от производителя

Свяжитесь с нашим отделом продаж для получения полных технических данных и официального предложения.
