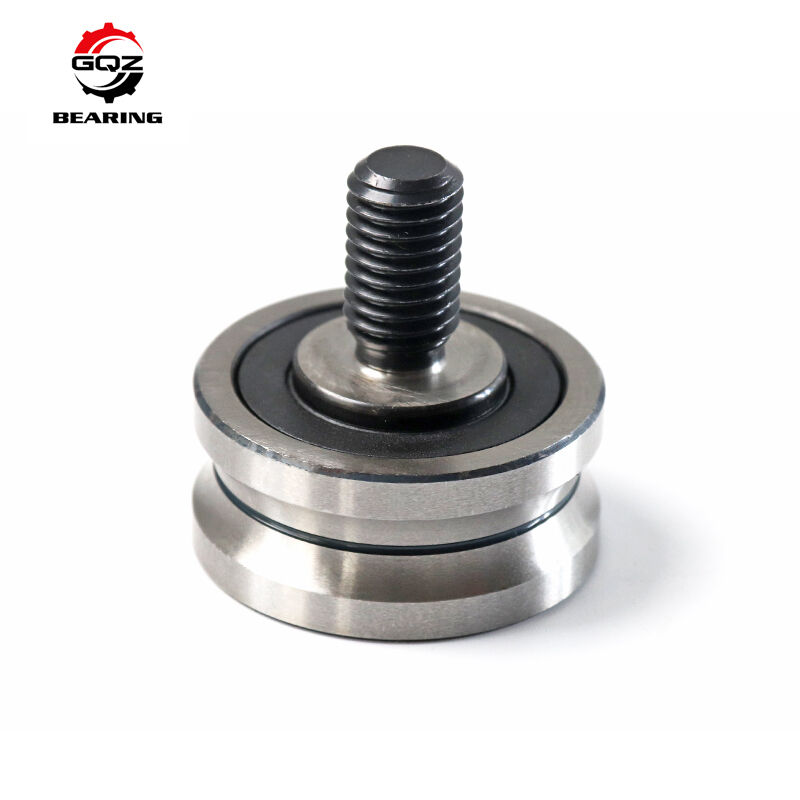

Шпилечный роликовый подшипник GQZ CFH3S дюймовый, 76.2×38.1 мм, с полным комплектом игольчатых роликов

CFH3S (CFH-3-S) - это опорный ролик (подшипник качения) с кулачковым механизмом дюймового размера по стандарту ANSI.

• S: Стандартная версия, внутренний шестигранник на конце шпильки, встроенное отверстие для смазки для периодической повторной смазки.
  Конструкция с полным заполнением игольчатыми роликами без сепаратора, обеспечивающая сверхвысокую грузоподъемность. Толстостенное наружное кольцо непосредственно катится по кулачковым поверхностям или направляющим. Интегрированная резьбовая шпилька упрощает установку и крепление.
  Примечание к варианту модели: CFH3SB оснащен встроенными контактными уплотнениями для защиты от пыли. Широко используется для полиграфического оборудования, автоматизированных производственных линий, кулачковых трансмиссионных конструкций, упаковочного оборудования и механизмов линейных направляющих роликов для тяжелых условий эксплуатации.
  Официальное коммерческое предложение будет отправлено в течение 24 часов после вашего запроса.

Модель

CFH3S (CFH-3-S)

Наружный диаметр ролика D

76,2 мм (3 дюйма)

Ширина ролика C

38,1 мм (1,5 дюйма)

Резьба шпильки

1-1/2-12 UNF

Вес нетто

прибл. 2,10 кг

Конструкция

Опорный ролик с кулачковым механизмом с полным заполнением игольчатыми роликами, открытого типа, шпилька с шестигранником

Материал

Подшипниковая сталь GCr15, черное оксидирование для защиты от ржавчины

Базовая динамическая грузоподъемность Cr

157000 Н

Базовая статическая грузоподъемность C0r

221500 Н

Предельная скорость (смазка)

1800 об/мин

Полные чертежи размеров и данные по нагрузке доступны по запросу.

1. Конструкция с полным заполнением игольчатыми роликами обеспечивает превосходную устойчивость к высоким нагрузкам и ударным воздействиям.
2. Утолщенное наружное кольцо повышает жесткость, эффективно предотвращая деформацию под ударной нагрузкой.
3. Внутреннее отверстие для смазки обеспечивает удобное регулярное пополнение смазки без разборки.
4. Внутренний шестигранник обеспечивает простую установку и регулировку крутящего момента.
5. Стандартные дюймовые размеры, полностью взаимозаменяемы с серией MCGILL CFH-3-S.
6. Возможность индивидуальной настройки: вариант с уплотнением CFH3SB, материал из нержавеющей стали, маркировка OEM лазером, смазка для экстремальных давлений.

• Полиграфическое оборудование, текстильное оборудование и крупные кулачковые приводные механизмы.
• Автоматизированные сборочные линии и узлы линейных направляющих роликов для тяжелых условий эксплуатации.
• Упаковочное оборудование, узлы направляющих роликов конвейеров.
• Вспомогательные трансмиссии станков и кулачковые структуры пресс-форм.
• Оборудование для низкоскоростных тяжелых нагрузок с возвратно-поступательным движением кулачка.

25 лет профессионального производства подшипников, продукция экспортируется по всему миру.

Прецизионная шлифовка наружной дорожки качения и игольчатых роликов, строгий контроль контактной поверхности.

Стандартный процесс черного оксидирования для защиты от коррозии.

Круглосуточная техническая поддержка по вопросам крутящего момента при установке и смазки.

Большой запас для дистрибьюторов оборудования.

Точные размеры и стабильные эксплуатационные характеристики.

• Проверка твердости сырья GCr15 после закалки и отпуска.
• Прецизионная суперфинишная обработка наружного кольца и игольчатых роликов.
• Измерение внутреннего зазора и тестирование плавности вращения.
• Проверка допуска резьбы, шероховатости поверхности и дефектов внешнего вида.

Если вам нужны опорные ролики CFH3S с кулачковым механизмом:
Отправьте запрос, чтобы получить следующую поддержку:

• Быстрое коммерческое предложение в течение 24 часов.
• Консультация по альтернативной модели CFH3SB с уплотнением.
• Данные для перекрестной ссылки.
• Конкурентоспособная цена напрямую от производителя.
  Свяжитесь с нашим отделом продаж для получения полных технических характеристик и официального предложения.
• 8. Часто задаваемые вопросы

  В1: Объяснение модели

  CFH = опорный ролик с кулачковым механизмом дюймовой серии с полным заполнением; S = стандартный открытый тип; SB = тип с уплотнением.

  В2: Основные размеры CFH3S?

  Наружный диаметр ролика 76,2 мм, ширина 38,1 мм, резьба 1-1/2-12 UNF.

  В3: Совет по установке

  Приложите соответствующий момент затяжки к шпильке, чтобы избежать ослабления вращения во время работы.
