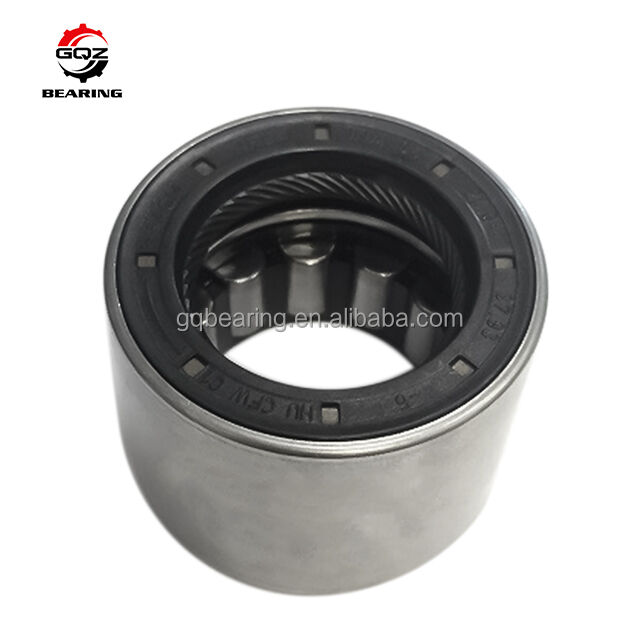

BK0306-TV BK 0306-TN Игловой роликовый подшипник 3x6.5x6mm P5 P4 P6

1. Обзор продукта

BK0306-TV и BK0306-TN — это сверхминиатюрные метрические однорядные игольчатые подшипники с закрытым концом и вытяжной чашкой без внутреннего кольца, унифицированный установочный размер Fw=3 мм, внутренний диаметр роликовой сборки, наружный диаметр D=6,5 мм, общая ширина C=6 мм. Серия BK использует интегрированную цельную штампованную стальную наружную чашку с цельным закрытым днищем, что обеспечивает автоматическое осевое ограничение в глухих корпусах, устраняя необходимость в дополнительных стопорных кольцах, плечиках вала и торцевых крышках для упрощения сборки микрооборудования.

• BK0306-TV: Стандартный армированный стекловолокном полиамидный (PA66) пластиковый сепаратор, стабильная высокоскоростная работа, хорошая термостойкость для непрерывной тихой миниатюрной передачи;
• BK0306-TN: Оптимизированный полиамидный (PA66) нейлоновый сепаратор с улучшенным позиционированием роликов, сверхнизким трением, более низким уровнем шума при работе, идеально подходит для прецизионных микроприводов с жесткими требованиями к шуму.

Плотное расположение игольчатых роликов обеспечивает надежную радиальную грузоподъемность при сверхтонком радиальном поперечном сечении. Соответствующая поверхность вала должна быть закалена до HRC60–64 и суперфиниширована до зеркального блеска, чтобы служить внутренним беговым дорожкой. Эта серия выдерживает только чисто радиальную нагрузку, широко используется для микроредукторов, крошечных ручных электроинструментов, миниатюрного офисного оборудования, текстильных микронатяжных роликов, автоматических микроскользящих компонентов и легких сборочных узлов трансмиссий с экстремальными ограничениями по радиальному пространству.

Получите предложение в течение 24 часов для вашего проекта

2. Технические характеристики

Унифицированные базовые стандартные параметры

Fw (внутренний диаметр роликовой сборки): 3 мм
Наружный диаметр D: 6,5 мм
Общая ширина C: 6 мм
Конструкция: Однорядный игольчатый подшипник с вытяжной чашкой и закрытым концом, без внутреннего кольца
Материал наружной чашки: высокоуглеродистая хромистая подшипниковая сталь GCr15
Стандартный радиальный зазор: нормальный зазор CN
Минимальная фаска r: 0,3 мм
Требуемая твердость соответствующего вала: HRC60–64, зеркальная суперфинишная обработка

BK0306-TV

Тип сепаратора: Стандартный армированный стекловолокном полиамидный (PA66) пластиковый сепаратор TV
Динамическая грузоподъемность Cr: 1230 Н
Статическая грузоподъемность Cor: 840 Н
Предел усталостной нагрузки Pu: 85 Н
Опорная предельная скорость при смазке консистентной смазкой: 33000 об/мин
Опорная предельная скорость при масляной смазке: 50000 об/мин
Вес нетто: 0,0009 кг

BK0306-TN

Тип сепаратора: Оптимизированный армированный стекловолокном полиамидный (PA66) пластиковый сепаратор TN
Динамическая грузоподъемность Cr: 1230 Н
Статическая грузоподъемность Cor: 880 Н
Предел усталостной нагрузки Pu: 88 Н
Опорная предельная скорость при смазке консистентной смазкой: 24000 об/мин
Опорная предельная скорость при масляной смазке: 26000 об/мин
Вес нетто: 0,0010 кг
Полные сборочные чертежи и полные технические данные по нагрузке двух моделей доступны по запросу клиента.

3. Ключевые преимущества

1. Интегрированная конструкция с самоцентрирующимся закрытым днищем, устанавливаемая непосредственно в глухой корпус без дополнительных осевых крепежных деталей, сокращает количество деталей микрооборудования и затраты на сборку.
2. Сверхминиатюрное тонкое радиальное поперечное сечение значительно уменьшает занимаемое оборудованием радиальное пространство, идеально соответствует требованиям к конструкции микрокомпактных трансмиссий.
3. Два варианта полиамидных (PA66) пластиковых сепараторов (TV / TN) отвечают различным рабочим требованиям: TV для сверхвысокоскоростной работы; TN для сверхтихой прецизионной передачи с низким трением.
4. Компактное плотное расположение игольчатых роликов обеспечивает стабильную радиальную жесткость и грузоподъемность, надежную непрерывную работу с низкими и средними скоростями в возвратно-поступательном режиме.
5. Армированный стекловолокном нейлоновый сепаратор эффективно снижает трение качения, подавляет аномальный шум и предотвращает деформацию сепаратора при длительной эксплуатации.
6. Настраиваемые опции включают одностороннее резиновое уплотнение RS, увеличенный радиальный зазор C3, вытяжную чашку из нержавеющей стали с защитой от ржавчины, OEM-маркировку лазером и заполнение специальной низкотемпературной смазкой.

Эффективно упрощает процессы обработки микроглухих корпусов и продлевает срок службы миниатюрных концевых узлов трансмиссий.

4. Применение

Этот набор сверхминиатюрных игольчатых подшипников BK0306-TV / BK0306-TN с закрытым концом широко используется в следующем микролегком промышленном и гражданском оборудовании:

• Микроминиатюрные редукторы, миниатюрные коробки передач с глухими отверстиями на конце вала, опорные узлы
• Миниатюрные ручные электроинструменты, небольшие садовые микроэлектрические машины с вращающимися движущимися частями
• Офисное прецизионное миниатюрное оборудование, текстильные микроткацкие станки с натяжными скользящими роликами
• Автоматизированные миниатюрные линейные скользящие механизмы и компоненты позиционирования миниатюрных кулачковых валов
• Легкие игрушки, небольшие бытовые электроприборы с легкими вращающимися скользящими узлами
• Запасные части для ремонта оборудования с миниатюрными игольчатыми подшипниками с закрытым концом и внутренним диаметром 3 мм

Идеальное компактное высокоскоростное микроподшипниковое решение с двумя вариантами для миниатюрного оборудования с концевыми валами и глухими отверстиями.

5. Почему выбирают GQZ Bearing

• 25-летний опыт профессионального производства миниатюрных игольчатых подшипников серии BK с закрытым концом и вытяжной чашкой
• Две модели полностью взаимозаменяемы по размерам с подшипниками серии BK0306 международного стандарта, одинаковые допуски на размеры наружной чашки.
• Полная поддержка индивидуальных услуг OEM и ODM, включая уплотнения RS, корпуса из нержавеющей стали и настройку специального зазора.
• Строгий контроль на всех этапах: тестирование твердости сырья, точность формовки глубокой вытяжкой, плотность сборки пластикового сепаратора и тестирование долговечности при высокоскоростном цикле перед поставкой.
• Профессиональная команда инженеров по подшипникам предоставляет рекомендации по допускам на микроглухие корпуса и твердости соответствующего вала в течение 24 часов.
• Стабильные производственные линии с льготной оптовой ценой для долгосрочных производителей миниатюрного оборудования.

Мы ориентируемся на стабильную осевую точность позиционирования, низкий уровень шума и длительный срок службы, строя долгосрочное взаимовыгодное сотрудничество с мировыми промышленными покупателями.

6. Контроль качества

• Проверка химического состава и поверхностной твердости сырья из хромистой подшипниковой стали GCr15
• Точная глубокая вытяжка, обрезка и формовка интегрированной наружной вытяжной чашки с закрытым концом.
• Термообработка при постоянной температуре для стабилизации внутреннего напряжения наружной чашки и повышения износостойкости поверхности.
• Раздельное целевое тестирование производительности для двух версий: термостойкость при высокой скорости сепаратора TV, низкошумная производительность трения сепаратора TN, равномерность радиального зазора.
• Проверка равномерности сборки игольчатых роликов и отдельная повторная проверка размеров и внешнего вида каждой модели перед антикоррозийной упаковкой и отгрузкой.

Каждая партия подшипников проходит полный выборочный тест на долговечность в цикле возвратно-поступательного движения, чтобы гарантировать стабильную работу под радиальной нагрузкой в микроглухих корпусах.

7. Получить предложение сейчас

Если вам нужны высококачественные миниатюрные игольчатые подшипники BK0306-TV со стандартным полиамидным (PA66) сепаратором и BK0306-TN с оптимизированным нейлоновым сепаратором с низким уровнем шума для микроредукторов и миниатюрных электроинструментов, отправьте нам свой запрос напрямую.
После отправки запроса вы получите полный профессиональный пакет услуг поддержки:

• Быстрый ответ с официальным заводским предложением в течение 24 часов
• Индивидуальное руководство по подбору параметров допуска на микроглухие корпуса и твердости соответствующего вала от профессиональных инженеров по подшипникам
• Предложения по индивидуальным решениям для подшипников, включая варианты с уплотнением RS и вытяжные чашки из нержавеющей стали с защитой от ржавчины
• Конкурентоспособная прямая заводская оптовая цена на смешанные оптовые заказы двух моделей

Отправьте требуемое количество каждой модели и условия эксплуатации оборудования, чтобы получить подробное официальное предложение.

8. Часто задаваемые вопросы

В1: Что означают суффиксы TV и TN?
О1: TV = стандартный армированный стекловолокном полиамидный (PA66) пластиковый сепаратор для сверхвысокоскоростной работы; TN = оптимизированный полиамидный (PA66) нейлоновый сепаратор с более низким трением и более тихой работой.
В2: В чем основное отличие между BK0306-TV и BK0306-TN?
О2: Общие размеры полностью совпадают; версия TV поддерживает более высокую предельную скорость вращения; версия TN имеет оптимизированное направление роликов для снижения шума и немного улучшенной статической грузоподъемности.
В3: Могут ли подшипники серии BK работать без закаленного шлифованного вала?
О3: Не рекомендуется. Контактная поверхность соответствующего вала должна иметь твердость закалки HRC60–64 с зеркальной суперфинишной обработкой, чтобы служить внутренним беговым дорожкой и предотвратить быстрое износ подшипника.
