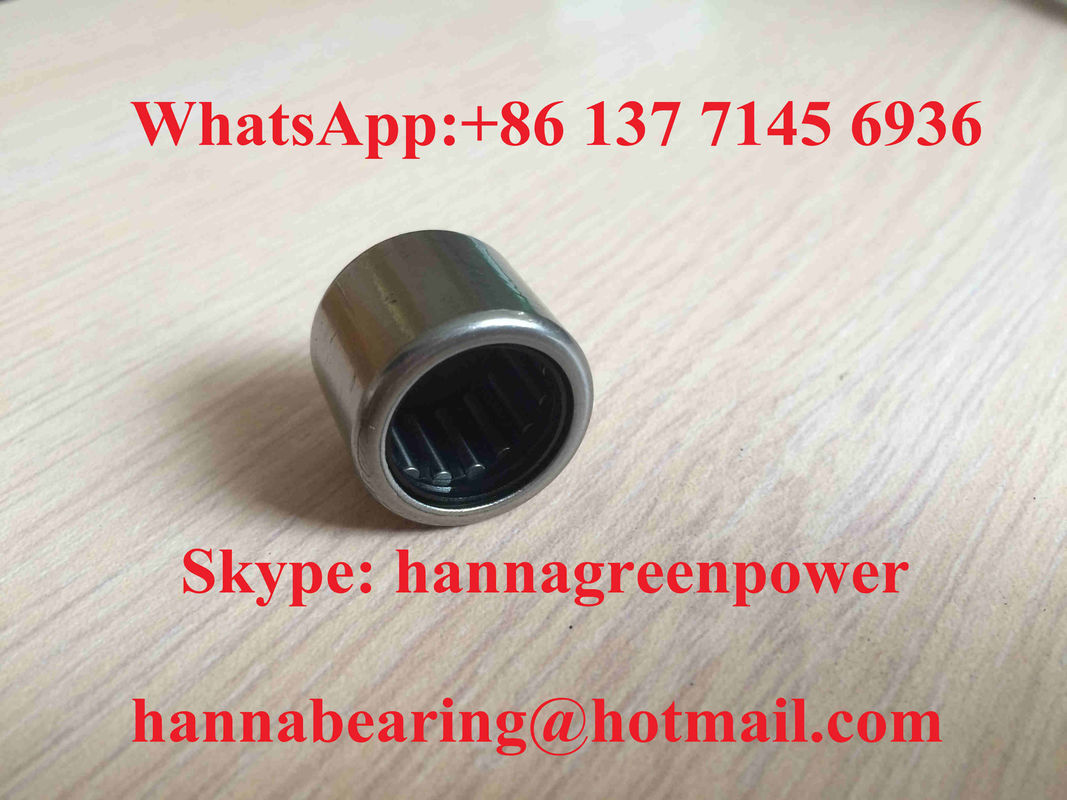

BK1516 BK1516-RS BK152116 Игловой роликовый подшипник с клетками PA66 15x21x16 мм

1. Обзор продукции

BK1516, BK1516-RS и BK152116 - это метрические однорядные, закрытые, затянутые игольные роликовые подшипники для чашек без внутреннего кольца, единый размер ядра Fw = 15 мм, внутренний диаметр роликовой сборки, внешний диаметр D = 21 мм,общая ширина C=16 ммСерия BK использует интегрированный одночленный штампованный стальной внешний стакан с интегрированной закрытой нижней крышкой,который реализует автоматическое осевое ограничение внутри корпусов слепых отверстий, устраняя дополнительные кольца, плечи вала и конечные покрытия для упрощения процесса сборки.

• BK1516: стандартный открытый тип шириной 16 мм без резиновой уплотнители, отличная теплоотдача для чистых, сухих помещений внутри мастерской;
• BK1516-RS: 16 мм ширины однолипая контактная резиновая уплотнитель NBR RS на открытой стороне, блокирует мелкую пыль, режущую жидкость и легкую влагу для слегка загрязненных производственных сцен;
• BK152116: 16мм полный уплотненный плотный расположение иглы без открытого разрыва, большая контактная область для повышения динамической и статической радиальной грузоподъемности для тяжелых условий работы ударной нагрузки.

Оборудована штампованной тонкой стальной клеткой для равномерного разделения плотных игольных роликов, обеспечивающей сверхвысокую радиальную несущую способность при сверхузком радиальном сечении.Соответствующая поверхность установки вала должна быть погашена и зеркало наполнен для того, чтобы служить внутренней пробежкойЭта серия несет только чистую радиальную нагрузку, широко применяется в миниатюрных коробках передач, ручных электроинструментах, текстильных натяжных роликах, автоматических слепых отверстиях,Малые гидравлические клапаны и легкие сельскохозяйственные машины с узкими радиальными пространственными ограничениями.

Получите предложение в течение 24 часов для вашего проекта

2Технические спецификации

Единые базовые стандартные параметры

Fw (внутренний диаметр конвейера иглы): 15 мм
Внешний диаметр D: 21 мм
Общая ширина C: 16 мм
Структура: однорядный закрытый конец, вытянутый из-под иглы чашки, без внутреннего кольца, штампованный стальной ролик
Материал: Стянутые ролики для стаканов и игл GCr15 из высокоуглеродистой хромной стали
Стандартная радиальная проницаемость: нормальная проницаемость по КН
Справочная жировая ограничительная скорость вращения: 14500 р/мин
Ограничительная скорость вращения масла: 18200 р/мин
Необходимая твердость вала: HRC60?? 64 с зеркальной поверхностью
Минимальный разрыв r: 0,6 мм

BK1516

Запечатка: одна закрытая нижняя крышка, открытый противоположный конец без уплотнения
Динамическая нагрузка Cr: 11200 N
Координатор статической нагрузки: 14600 N
Предельная нагрузка от усталости Pu: 1980 N
Чистая масса: 0,0132 кг

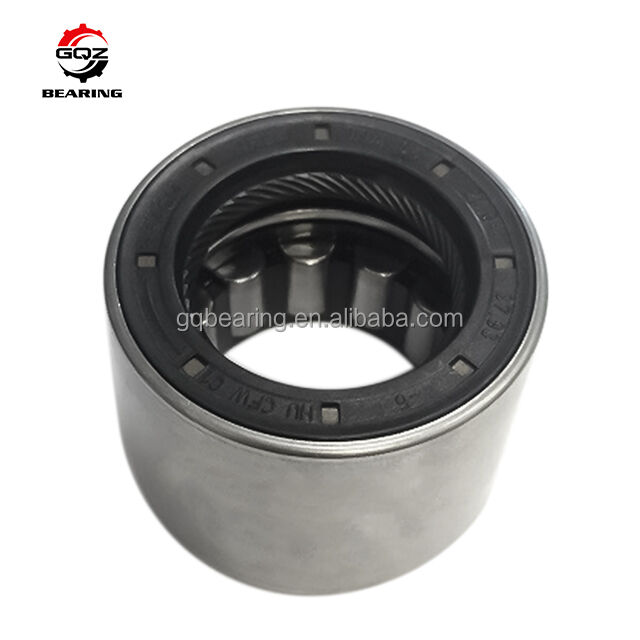

BK1516-RS

Упаковка: закрытая нижняя крышка + однократная контактная резиновая уплотнитель RS на открытой стороне
Динамическая нагрузка Cr: 10850 N
Координатор статической нагрузки: 14150 N
Предельная нагрузка от усталости Pu: 1920 N
Чистая масса: 0,0137 кг

BK152116

Запечатка: полностью закрытая, уплотненная, с уплотненными роликами, закрытая конструкция чашки без открытого проема
Динамическая нагрузка Cr: 12900 N
Координатор статической нагрузки: 16700 N
Предельный объем усталости Pu: 2240 N
Чистая масса: 0,0143 кг
По запросу клиента доступны полные размерные чертежи и полные данные технической нагрузки трех моделей.

3Основные преимущества

1. Интегрированный замкнутый дизайн самостоятельного позиционирования козырька, напрямую нажимаемый в корпус слепого отверстия без дополнительных аксессуаров осевой фиксации, значительно снижающий количество деталей и стоимость сборки рабочей силы
2. Ультратонкий радиальный поперечный сечение минимизирует оборудование радиальное занятое пространство, идеально соответствует миниатюризированной компактной трансмиссии структурных требований дизайна
3. Три варианта конструкции (открытые / одноразовые RS с уплотненной защитой / уплотненные для тяжелой нагрузки) охватывают все общие условия работы: чистые сухие, влажные пыльные и тяжелые среды с переменной ударной нагрузкой
4. Плотное расположение игловых роликов обеспечивает отличную радиальную жесткость и грузоподъемность, стабильную непрерывную работу на средней скорости при частых нагрузках на начало и остановку
5. Легкая штампованная стальная клетка обеспечивает равномерное направление ролика, низкую потерю трения и эффективное рассеивание тепла для бесперебойной работы оборудования с длительным циклом
6. Настраиваемые варианты включают двусторонние композитные уплотнения 2RS, увеличенный радиальный просвет C3, нержавеющую сталь, противоржавеющую чашку, лазерную маркировку OEM и высокотемпературную устойчивую к износу жировую начинку

Эффективно упростить процедуры обработки корпуса слепого отверстия и продлить срок службы компактных агрегатов трансмиссии на конце вала

4. Приложения

Этот многофункциональный набор подшипников с закрытым концом иглы BK1516 / BK1516-RS / BK152116 широко подходит для следующих компактных легких и средних промышленных оборудований:

• Миниатюрные коробки передач для редукции, небольшие коробки передач, поддерживающие концы вала со слепыми отверстиями
• Ручные электроинструменты, садовые мини-машины и легкие сельскохозяйственные вращающиеся подвижные части
• Ткацкие ткацкие ткацкие станки, мелкие печатные станки с подвижными роликами
• Автоматические миниатюрные линейные скользящие механизмы и компоненты для позиционирования вала подшипников
• Небольшие гидравлические клапаны управления, микроводокачки, легкие вращающиеся скользящие сборы
• Запасные части для оборудования для подшипников с резьбой иглы на внутреннем диаметре 15 мм с закрытым концом

Идеальное многовариантное решение для высокой радиальной нагрузки для промышленного оборудования для трансмиссии с закрытым отверстием с ограниченным размером установки

5. Почему выбрать подшипник GQZ

1. 25 лет профессионального BK серии закрытого конца вытянутой чашки иглы роликового подшипника производственного опыта
2. Три модели, полностью взаимозаменяемые по размеру с международными стандартными подшипниками серии BK15, с последовательными показателями допустимых размеров и производительности нагрузки
3. Полный OEM & ODM индивидуальный сервис, поддерживающий двустороннее уплотнение, нержавеющую сталь и специальную настройку просвета
4. Строгая проверка всего процесса: испытание твердости сырья, точности штамповки вытянутой чашки, герметичности уплотнения и испытания цикла динамической усталости перед поставкой
5. Профессиональная инженерная команда подшипников обеспечивает толерантность корпуса слепого отверстия и соответствующее твердость вала руководства по установке в течение 24 часов
6. Стабильные серийные сборочные линии с преференциальной оптовой ценой на оптовые товары для долгосрочных производителей машинного оборудования

Мы сосредоточены на надежных осевых самостоятельное позиционирование производительность, долгий срок службы и стабильное долгосрочное взаимовыгодное сотрудничество с глобальными промышленными покупателями

6Контроль качества

• Химический состав сырья и проверка твердости поверхности хромной стали GCr15
• Строгое глубокое изготовление, отделка и формование для интегрированного закрытого конца внешней вытянутой чаши
• Процесс тепловой обработки при постоянной температуре для стабилизации внутреннего напряжения металла и повышения износостойкости поверхности
• Комплексные испытания производительности: однородность радиального просвета, последовательность расположения игловых роликов, динамическая/статическая грузоподъемность и прочность RS-печати против пыли
• Однородная проверка сборки ролика и повторная проверка отдельных размеров и внешнего вида для каждой модели перед антиржавой упаковкой и отправкой

Каждая партия подшипников проходит полное испытание пробной прочности цикла переключения, чтобы гарантировать стабильную работу с тяжелой радиальной нагрузкой в корпусах слепых отверстий.

7Получи цитату сейчас.

Если вам нужны высококачественные BK1516 открытого типа, BK1516-RS одноклеточные и BK152116 утолщенные тяжелые грузовые закрытые наконечники для миниатюрной коробки передач и оборудования для электроинструментов,Отправьте запрос непосредственно нам.
Вы получите полную профессиональную поддержку после подачи запроса:

• Быстрый официальный ответ на заводскую заявку в течение 24 часов
• Толерантность корпуса слепого отверстия один на один и соответствующий параметр твердости вала, соответствующее руководство профессиональными инженерами подшипников
• Предложения индивидуальных решений для подшипников, включая варианты с двойной герметикой RS и варианты антиржавеющей стали
• Конкурентоспособная цена оптовой продажи на заводе для комбинированных заказов на 3 модели

Отправьте требуемое количество закупки каждой модели и операционной среды оборудования для получения подробной официальной котировки

8. Часто задаваемые вопросы

Q1: Что означает суффикс RS в BK1516-RS?
A1: RS относится к одноствольной контактной резиновой уплотнители NBR, установленной на открытом конце закрытого конечного подшипника, используемой для блокировки пыли, охлаждающей жидкости и легкой влаги.

Вопрос 2: В чем основное различие между BK1516 и BK152116?
A2: Fw и габариты внешнего диаметра полностью совпадают; BK152116 использует утолщенную плотность иглового ролика, чтобы значительно улучшить динамическую и статическую радиальную нагрузку;подходящий для условий работы при ударах с большой нагрузкой.

Q3: Могут ли подшипники серии BK работать без закаленного грунтового вала?
A3: Не рекомендуется. Контактная поверхность соответствующего вала должна достигать твердости отключения HRC60 ‰ 64 с зеркальной поверхностью, чтобы служить внутренней пробежкой и избежать быстрого отказа от абразии подшипника.
