Двухнаправленный штурмовой иглы роликовый подшипник ZARF2575- TV ZARF2575TN цилиндрический подшипник

1. Обзор продукта

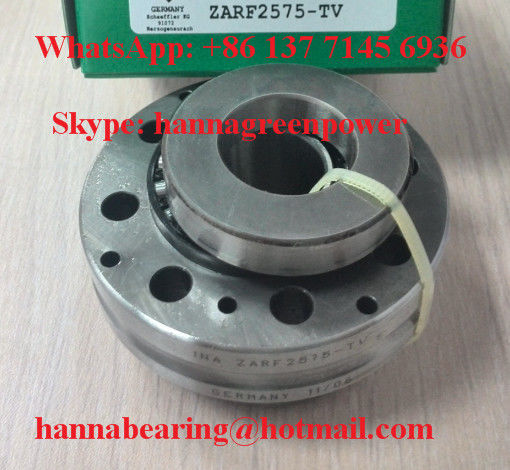

ZARF2575-TV и ZARF2575TN — это полностью взаимозаменяемые высокоточные комбинированные игольчатые роликовые и осевые цилиндрические роликовые подшипники с унифицированными монтажными размерами d=25 мм, D=75 мм, общей шириной B=62 мм. Два кода детали представляют один и тот же подшипник с разными стандартами маркировки.

Пояснение суффиксов моделей:

• TV: Цельный латунный механически обработанный сепаратор для игольчатого роликового узла, высокая жесткость, устойчивость к деформации при непрерывной высокой нагрузке;
• TN: Нейлоновый инжекционный сепаратор, армированный стекловолокном, легкий, с низким коэффициентом трения для высокоскоростной работы при средних нагрузках.

Интегрированная композитная конструкция объединяет радиальный игольчатый роликовый узел и двунаправленный осевой цилиндрический роликовый узел в одном корпусе, одновременно выдерживая тяжелую радиальную нагрузку и двунаправленную осевую предварительную нагрузку, обеспечивая сверхвысокую жесткость и точность позиционирования. Все тела качения и кольца изготовлены из закаленной подшипниковой стали GCr15, прошли сверхточную шлифовку и суперфинишную обработку, имеют минимальные допуски по размерам, низкую вибрацию и высокую точность позиционирования. Широко используются для поддержки шарико-винтовых пар станков с ЧПУ, линейных приводных модулей автоматизации, поворотных позиционирующих узлов прецизионного испытательного оборудования и прецизионных передаточных узлов полупроводниковой промышленности.

2. Технические характеристики

Модель: ZARF2575-TV / ZARF2575TN 100% взаимозаменяемы
Основные размеры: Внутренний диаметр d=25 мм, Внешний диаметр D=75 мм, Общая ширина B=62 мм
Конструкция: Комбинированный подшипник, интегрированный узел радиальных игольчатых роликов + двунаправленных осевых цилиндрических роликов
Материал колец: Высокоуглеродистая хромистая подшипниковая сталь GCr15, полное закаливание
Варианты сепаратора: TV = цельный латунный сепаратор; TN = нейлоновый сепаратор PA66, армированный стекловолокном
Стандартный класс точности: P4; опционально сверхточный P2 для оборудования сверхвысокой точности
Стандартный зазор: CN нормальный зазор, C3 увеличенный зазор поставляется под заказ
Минимальный радиус галтели вала r=1,5 мм
Диапазон рабочих температур: -30℃ ~ 120℃
Вес нетто: 0,74 кг
Базовая динамическая радиальная нагрузка Cr: 48,5 кН
Базовая статическая радиальная нагрузка C0r: 72 кН
Базовая динамическая осевая нагрузка Ca: 63 кН
Базовая статическая осевая нагрузка C0a: 142 кН
Предельная скорость вращения со смазкой: 3600 об/мин
Полные монтажные чертежи, руководство по подбору предварительной нагрузки винта и отчеты об испытаниях на долговечность при высокой точности и длительном цикле могут быть предоставлены по запросу клиента.

3. Ключевые преимущества

1. ZARF2575-TV и ZARF2575TN имеют одинаковые внешние размеры и параметры нагрузки, полностью взаимозаменяемы для замены, клиенты могут выбирать материал сепаратора в зависимости от фактических условий нагрузки и скорости.
2. Цельная композитная интегрированная конструкция обеспечивает одновременное восприятие радиальной и двунаправленной осевой нагрузки, упрощает конструкцию опоры винта станка, сокращает общее количество деталей сборки и время сборки.
3. Конструкция с сверхвысокой жесткостью контакта качения, малая упругая деформация при высокой предварительной нагрузке, гарантирует долговременную стабильную точность позиционирования системы подачи шарико-винтовой пары, эффективно повышает точность обработки оборудования с ЧПУ.
4. Два варианта материала сепаратора: латунная версия TV подходит для круглосуточных условий работы с тяжелыми нагрузками; нейлоновая версия TN легкая, с низким коэффициентом трения для высокоскоростной прецизионной передачи при средних нагрузках.
5. Суперфинишная обработка дорожек качения сверхвысокой точности, равномерное распределение нагрузки на все тела качения, низкий уровень шума при работе, небольшой нагрев при длительной непрерывной высокоскоростной возвратно-поступательной работе.
6. Полная поддержка индивидуальных услуг: класс сверхвысокой точности P2, специальная высокотемпературная смазка, OEM-маркировка лазером на наружном кольце, нейтральная экспортная упаковка в деревянный ящик.
7. Раздельная конструкция внутреннего кольца, удобная независимая регулировка предварительной нагрузки при сборке винта, легкий демонтаж и обслуживание станка послепродажным ремонтом.
8. Компактная общая компоновка, занимает мало места для установки, идеально подходит для узких корпусов опор винта малых и средних обрабатывающих центров с ЧПУ.

4. Сценарии применения

Комбинированный игольчатый осевой роликовый подшипник серии ZARF2575 является основным высокоточным опорным запасным компонентом для оборудования автоматизации и прецизионных станков:

• Обрабатывающие центры с ЧПУ, подшипниковые узлы опоры шарико-винтовых пар токарных станков
• Модули линейной автоматизации, узлы передачи вращения с тяжелой нагрузкой
• Прецизионные измерительные приборы, оптическое испытательное оборудование, высокожесткие поворотные опоры
• Оборудование для обработки полупроводников, миниатюрные прецизионные приводные узлы винтов
• Малые шлифовальные станки, высокоточные опорные компоненты подающих валов гравировальных станков

Рыночные взаимозаменяемые комбинированные игольчатые осевые роликовые подшипники серии ZARF с внутренним диаметром 25 мм
Экономичное решение для высокожестких прецизионных подшипников для производителей OEM станков, заводов по производству оборудования автоматизации и поставщиков прецизионных передач оптом.

5. Почему выбирают подшипники GQZ

25-летний профессиональный опыт производства прецизионных комбинированных игольчатых осевых роликовых подшипников серии ZARF, включая ZARF2575-TV и ZARF2575TN
Два номера модели полностью взаимозаменяемы по размерам с комбинированными подшипниками ZARF международного стандарта, с одинаковым классом точности, номинальной нагрузкой и показателями допусков при установке.
Полная услуга OEM и ODM кастомизации, поддерживающая модернизацию до сверхвысокой точности P2, заполнение специальной высокотемпературной смазкой и услугу индивидуальной маркировки поверхности.
Полная строгая предпродажная инспекция: испытание твердости колец GCr15, проверка шероховатости поверхности дорожки качения, испытание на сопротивление деформации сепаратора, испытание на старение при высокой предварительной нагрузке и длительном цикле вращения.
Профессиональная инженерная команда по комбинированным прецизионным подшипникам предоставляет техническое руководство по регулировке предварительной нагрузки шарико-винтовой пары и установке в корпус вала в течение 24 часов.
Стабильные линии массового производства с выгодными оптовыми ценами для долгосрочных производителей станков с ЧПУ, поставщиков оборудования автоматизации и заводов по производству прецизионного испытательного оборудования.
Мы специализируемся на интегрированных радиально-осевых высокожестких композитных подшипниках, двух вариантах материала сепаратора, высокой точности, длительном сроке службы и долгосрочном взаимовыгодном сотрудничестве с мировыми покупателями прецизионных запасных частей для механических передач.

6. Контроль качества

Проверка химического состава и твердости сырья подшипниковой стали GCr15 для внутренних и наружных колец
Точная ковка, закалка, отпуск и сверхточная зеркальная суперфинишная обработка радиальной игольчатой дорожки качения и осевой роликовой дорожки качения
Двойной производственный процесс сепаратора: механическая обработка латуни на станке с ЧПУ / интегрированное литье под давлением из стеклонейлона, строгая проверка плоскостности и прочности
Классифицированные целевые испытания производительности: испытание на старение при длительном цикле возвратно-поступательного вращения с высокой предварительной нагрузкой серии ZARF2575, испытание на стабильность при постоянной температуре и высокой точности, обнаружение деформации при комбинированной радиально-осевой нагрузке
Автоматическая сортировка роликов, сборка сепаратора, полная проверка размеров и поверхностных дефектов перед нанесением антикоррозийного масла и упаковкой в деревянный ящик для отгрузки
Каждая партия подшипников ZARF2575 проходит полную выборочную комбинированную проверку вращения с тяжелой радиально-осевой нагрузкой для обеспечения стабильной долговременной высокоточной опорной характеристики внутри шарико-винтовых пар станков с ЧПУ и прецизионных автоматических передаточных устройств.

7. Получить предложение сейчас

Если вам нужны высокожесткие комбинированные игольчатые осевые роликовые подшипники ZARF2575-TV с латунным сепаратором / ZARF2575TN с нейлоновым сепаратором для шарико-винтовых пар станков с ЧПУ, обслуживания прецизионного оборудования автоматизации и OEM-соответствия, отправьте свой запрос напрямую.
После отправки запроса вы получите полный профессиональный пакет услуг поддержки:

• Быстрый ответ с официальным заводским предложением в течение 24 часов
• Индивидуальное техническое руководство по регулировке предварительной нагрузки шарико-винтовой пары и установке в корпус вала от профессиональных инженеров по комбинированным подшипникам серии ZARF
• Предложения по индивидуальным схемам подшипников, включая варианты модернизации до класса сверхвысокой точности P2
• Конкурентоспособная прямая заводская оптовая цена на крупные партии запасных частей

Отправьте требуемое количество и информацию о высокой точности оборудования, высокой предварительной нагрузке и рабочей среде со средней скоростью, чтобы получить подробное официальное предложение.

8. Часто задаваемые вопросы

В1: В чем разница между ZARF2575-TV и ZARF2575TN?
О1: Они имеют одинаковые размеры, грузоподъемность и точность, только разные материалы сепаратора; TV — цельный латунный сепаратор для тяжелых непрерывных нагрузок, TN — армированный нейлоновый сепаратор для средних высокоскоростных нагрузок.
В2: Какова характеристика комбинированного подшипника ZARF?
О2: Интегрированная конструкция с радиальным игольчатым роликом и двунаправленным осевым цилиндрическим роликом, может одновременно воспринимать радиальную и двустороннюю осевую нагрузку, широко используется для опор шарико-винтовых пар.
В3: Какой класс точности является стандартным для этого подшипника?
О3: Стандартная точность — класс P4, версия сверхвысокой точности P2 может быть изготовлена на заказ для оптического и полупроводникового оборудования сверхвысокой точности.
