Вал 190мм LOE238-N-BL-L Разделенный блочный корпус 190x820x485мм

1. Обзор продукта

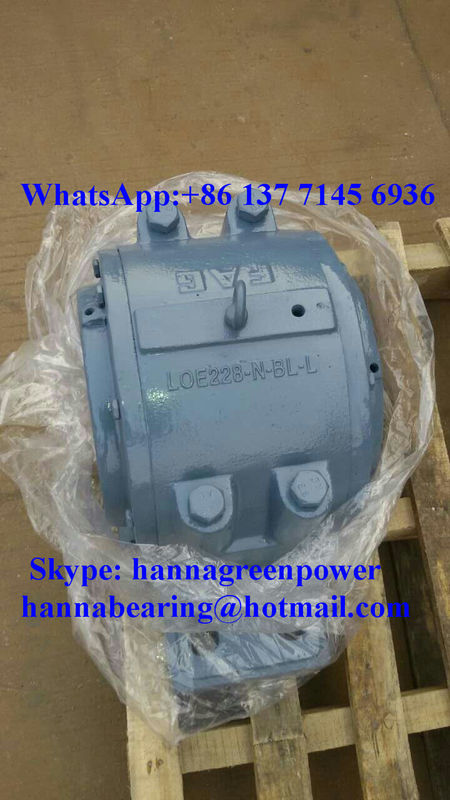

LOE238-N-BL — это сверхпрочный разъемный подшипниковый корпус типа Plummer серии LOE-N, предназначенный для плавающих подшипников, специально разработанный для сферического роликоподшипника 22238-MB, подходящий для вала диаметром d=190 мм. Разъемная двухкомпонентная чугунная конструкция обеспечивает быструю установку и демонтаж на месте без снятия крупных трансмиссионных компонентов с вала.

Определение суффиксных кодов:

• N: Стандартная конструкция с циркуляционной смазкой, встроенный масляный бак и смотровое окно уровня масла, подходит для оборудования, работающего в непрерывном режиме в течение длительного времени.
• BL: Конструкция плавающего корпуса, допускающая небольшое осевое смещение внутреннего подшипника для компенсации теплового расширения вала, предотвращая дополнительное осевое напряжение и повреждение тел качения.

Интегрированные опорные аксессуары в комплекте: стопорная гайка KM38, пружинная шайба MB38, стандартное предварительно заполненное начальное смазочное масло 7,2 л, встроенный диапазон высоты уровня масла 70–100 мм. Толстостенный высокопрочный чугунный корпус с внутренним усиливающим ребром, высокая устойчивость к вибрации и ударным нагрузкам, стабильная опорная способность при больших переменных радиальных нагрузках. Широко используется для крупногабаритных горнодобывающих ленточных конвейеров, металлургического прокатного оборудования, тяжелых промышленных редукторов и вспомогательных приводных валов больших вращающихся печей.

2. Технические характеристики

Полные монтажные чертежи, руководство по смазке и техническому обслуживанию, а также отчеты об испытаниях на долговечность при сильных вибрациях могут быть предоставлены по запросу клиента.

3. Основные преимущества

1. Разъемная двухкомпонентная конструкция корпуса, не требующая демонтажа всего трансмиссионного оборудования при замене подшипника, значительно сокращает время простоя технического обслуживания крупных горнодобывающих конвейерных линий.
2. Конструкция плавающего типа BL автоматически компенсирует осевое удлинение вала из-за теплового расширения, устраняет осевое зажимное усилие подшипника, эффективно продлевает срок службы соответствующего сферического роликоподшипника 22238.
3. Встроенный независимый масляный бак + смотровое окно уровня масла, удобная проверка объема смазочного материала в режиме реального времени, сокращение частоты дозаправки при частых остановках для круглосуточных горнодобывающих производственных линий.
4. Толстостенный чугун с внутренним усиливающим ребром, высокая жесткость и высокая устойчивость к ударным нагрузкам, стабильная работа при длительных сильных ударных нагрузках горнодобывающего конвейерного оборудования.
5. Многоступенчатая интегрированная лабиринтная пыленепроницаемая конструкция эффективно блокирует минеральную пыль, металлические абразивные частицы и разбрызгиваемое смазочное масло, адаптируется к суровым условиям эксплуатации в горнодобывающих условиях на открытом воздухе.
6. Полная поддержка индивидуальных услуг: сборка подшипника с зазором C3, заполнение высокотемпературной смазкой, OEM-лазерная маркировка на поверхности корпуса, нейтральная экспортная упаковка в деревянный ящик.
7. Полный комплект стандартных стопорных гаек и пружинных шайб, комплексная поставка, экономия затрат клиента на отдельную закупку вспомогательных крепежных деталей.
8. Стандартная система циркуляционной смазки в масляной ванне, возможность подключения внешнего трубопровода принудительной подачи масла для сверхдлительных непрерывных работ при высоких скоростях и больших нагрузках.

4. Сценарии применения

Сверхпрочный разъемный плавающий подшипниковый корпус LOE238-N-BL является основным опорным запасным компонентом для крупногабаритного тяжелого промышленного вращающегося оборудования:

• Опорные узлы приводных валов головки/хвоста крупногабаритных горнодобывающих дальних ленточных конвейеров, в комплекте со сферическими роликоподшипниками 22238
• Опорные корпуса подшипников вспомогательных приводных роликов металлургических прокатных станов
• Опорные позиции крупногабаритных вращающихся печей, конвейеров сырья для цемента с тяжелыми нагрузками
• Опорные позиции плавающих подшипников выходных валов тяжелых вертикальных промышленных редукторов
• Опорные узлы крупногабаритных роликовых конвейеров для портовой перевалки навалочных грузов

Заменяемый на вторичном рынке разъемный подшипниковый корпус Plummer серии LOE-N для вала 190 мм
Экономичное решение для сверхпрочных плавающих подшипниковых опор для производителей оригинального оборудования (OEM) горнодобывающего оборудования, ремонтных заводов металлургического оборудования и производителей систем транспортировки навалочных грузов.

5. Почему выбирают подшипники GQZ

• 25-летний профессиональный опыт производства сверхпрочных разъемных подшипниковых корпусов Plummer серии LOE, включая LOE238-N-BL
• LOE238-N-BL полностью взаимозаменяем по размерам с международными стандартными разъемными корпусами серии LOE-N, имеет одинаковый монтажный размер, допуск на посадку подшипника и показатели смазочной конструкции.
• Полная поддержка услуг OEM и ODM, включая индивидуальную конструкцию уплотнения, интерфейс внешнего трубопровода принудительной подачи масла, высокотемпературное покрытие поверхности корпуса.
• Полная строгая предпродажная инспекция: испытание на прочность литейного сырья, проверка термообработки для снятия напряжений корпуса, проверка точности шлифовки внутреннего отверстия для посадки подшипника, испытание на долговечность при сильных вибрационных нагрузках.
• Профессиональная инженерная команда по сверхпрочным подшипниковым корпусам предоставляет техническое руководство по установке на большие валы, смазке, техническому обслуживанию и регулировке зазора плавающего типа в течение 24 часов.
• Стабильная линия массового производства с выгодной оптовой ценой для долгосрочных производителей горнодобывающих конвейеров, поставщиков металлургического оборудования и заводов тяжелых трансмиссионных систем.

Мы специализируемся на разработке разъемных плавающих сверхпрочных корпусов, обеспечивая превосходные характеристики пыленепроницаемости и циркуляционной смазки, простую и быструю конструкцию для обслуживания и долгосрочное взаимовыгодное сотрудничество с мировыми покупателями запасных частей для горнодобывающего и металлургического тяжелого машиностроения.

6. Контроль качества

• Проверка химического состава и прочности на растяжение высокопрочного серого чугуна
• Точное литье, черновая обработка, термообработка для снятия напряжений и чистовая шлифовка внутреннего посадочного отверстия подшипника корпуса
• Эксклюзивный процесс точного фрезерования плоскости разъема для обеспечения отсутствия утечек масла и пыли после сборки корпуса
• Классифицированные целевые испытания производительности: длительный непрерывный испытание на старение при сильных вибрациях LOE238-N-BL, испытание на долговечность уплотнения в условиях минеральной пыли, обнаружение повышения температуры при длительной циркуляционной смазке в масляной ванне
• Сборка лабиринтного уплотнительного кольца, проверка соответствия стопорной гайки и пружинной шайбы, полная проверка размеров и поверхностных дефектов перед нанесением антикоррозийного масла и упаковкой в деревянный ящик

Каждая партия подшипниковых корпусов LOE238-N-BL проходит полный выборочный испытание на вибрацию с возвратно-поступательным движением при радиальной нагрузке для обеспечения стабильной долгосрочной опорной способности в горнодобывающих конвейерах и металлургическом тяжелом трансмиссионном оборудовании.
