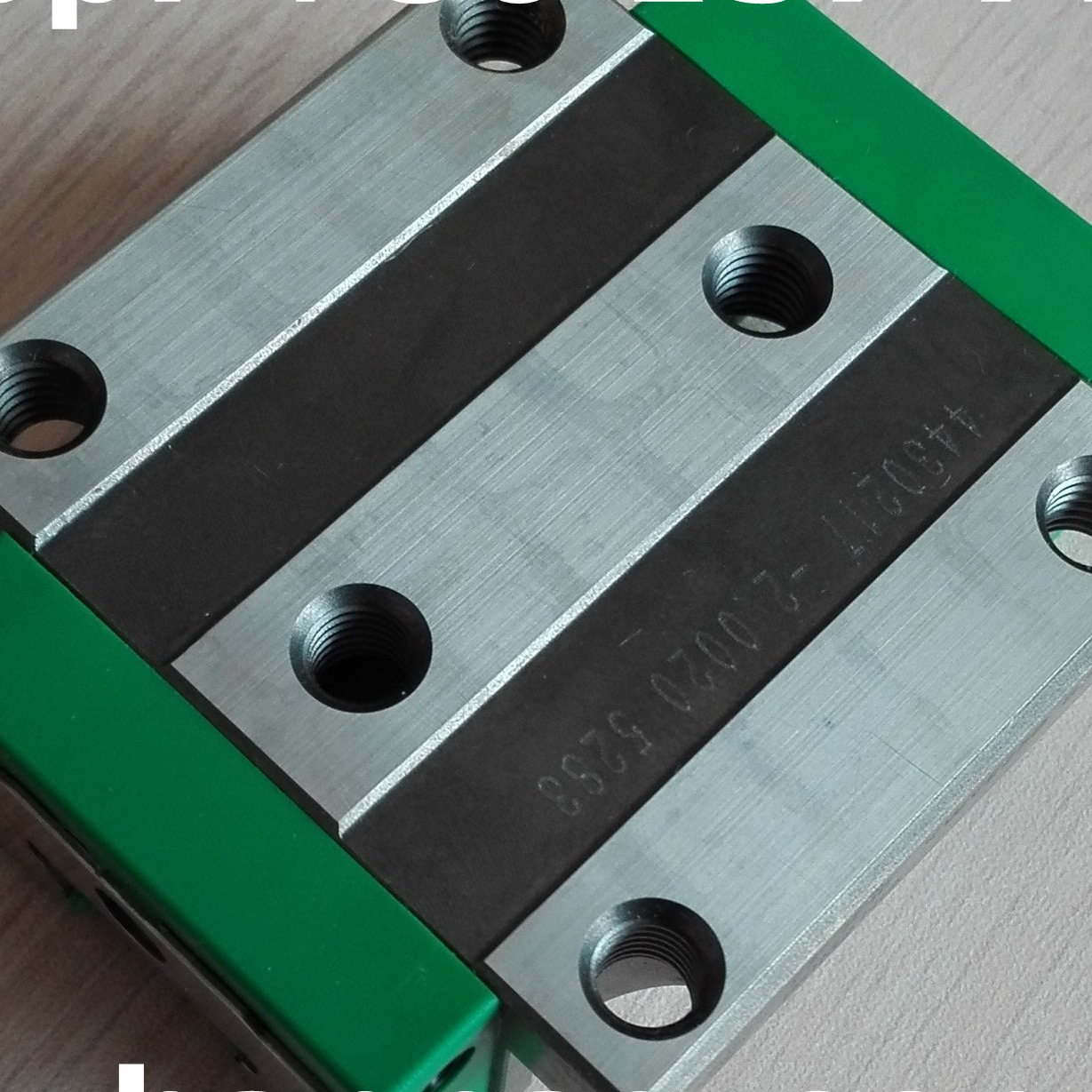

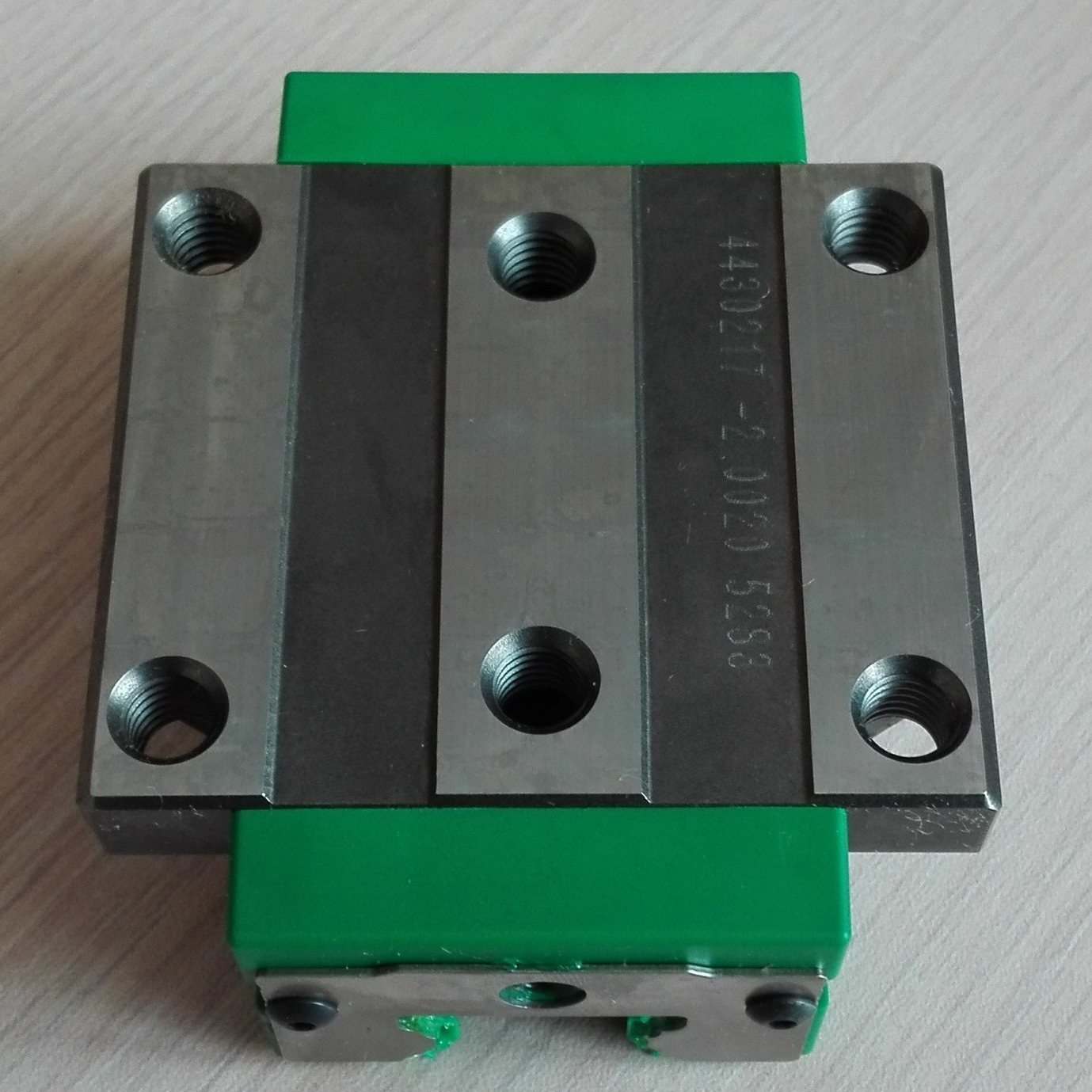

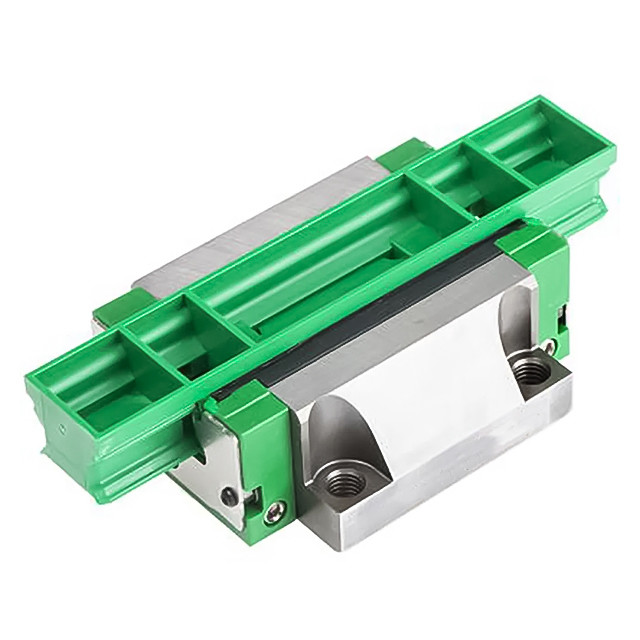

KWVE20B-V1-G3 Четырехрядный стандартный вагон KWVE20BV0G2 Линейный блок 20x63x30 мм

1. Обзор продукции

KWVE20B-V1-G3 - это стандартный блок KWVE серии Schaeffler INA с четырьмя рядами рециркулирующих шаров с линейным направляющим блоком, соответствующим 20 мм ширины линейного направляющего рельса.Он принимает O-тип 45° четырех шаровой контактной структуры для реализации равной грузоподъемности в четырех направлениях, оснащенный легкой предварительной загрузкой V1 для устранения просвета и улучшения жесткости движения, G3 высокой точности гарантирует сверхнизкую толерантность позиционирования.Двойные композитные пылезащитные уплотнители блокируют металлические фишки, режущая жидкость и пыль, встроенный масляный сосок M5 поддерживает удобную онлайн-перемазку без демонтажа.вертикальная и перевернутая планировка оборудования, широко используется для высокоточных станков с ЧПУ, электронного оборудования автоматизации, испытательных конструкций, упаковочных машин и высокоточных линейных платформ передачи данных, требующих стабильной высокой точности.

Получите предложение в течение 24 часов для вашего проекта

2Технические спецификации

Полные габаритные чертежи, таблицы толерантности и данные расчета срока службы доступны по запросу клиента.

3Основные преимущества

• G3 высокий стандарт толерантности точности, отличная прямота и повторяющаяся точность позиционирования, идеально подходит для точной обработки и обнаружения оборудования
• Легкая предварительная загрузка V1 устраняет внутреннюю игру, улучшает жесткость движения, избегает вибраций и прыжков при перемещении на средней скорости
• Конструкция четырехсторонней равной нагрузки типа O, постоянная жесткость при радиальных, обратных радиальных и боковых композитных нагрузках, многоугольная установка без потери производительности
• Широкая конструкция корпуса фланца увеличивает зону соприкосновения монтажа, стабильное закрепление на тонком оборудовании пластин без дополнительных блоков поддержки
• Двухслойная композитная уплотнительная система изолирует охлаждающую жидкость, металлолом и пыль, предварительно заполненный долговечный литийный жир для продления цикла технического обслуживания
• Настраиваемые варианты: V2 средняя предварительная загрузка, G4 сверхточная степень, утолщенные уплотнения от пыли UU, антикоррозионная версия из нержавеющей стали, маркировка OEM лазером, произвольная рельсовая фиксированная длина резки

Эффективно повысить точность обработки оборудования и сократить время простоя при обслуживании линейной системы

4. Приложения

Этот KWVE20B-V1-G3 точный фланцевый линейный блок направления широко подходит для следующего высокоточного промышленного оборудования:

• Малые машины для гравировки с помощью ЧПУ, фрезерные машины и комплекты для позиционирования оси питания токарного станка
• 3C электронное автоматическое оборудование для сборки, портал для обработки грузов и механизмы точного испытания
• Оборудование для испытаний медицинской автоматизации, лабораторные высокоточные скользящие платформы и контрольные приборы
• Машины для печати, упаковки пищевых продуктов и высокоскоростные механизмы для перемещения текстиля
• Специальное оборудование для резки и линейного скольжения для деревообработки
• Запчасти для импортных линейных систем 20 мм INA KWVE серии

Идеальное высокоточное решение для линейного слайдера с легкой предварительной загрузкой для автоматизации и высокоточных производственных линий

5. Почему выбрать подшипник GQZ

• 25 лет профессионального опыта производства линейных сменных блоков руководства серии KWVE INA
• Продукты, полностью взаимозаменяемые по размеру с оригинальной серией KWVE20, совместимые со всеми стандартными линейными рельсами шириной 20 мм
• Полный сервис OEM & ODM, включающий регулировку предварительной загрузки, выбор точности, индивидуальную резку рельсов и пассивацию поверхности против ржавчины
• Строгая проверка всего процесса: твердость стального материала, ультраточная шлифовка на проезжей части, герметичность уплотнения, однородность предварительной загрузки и динамическое испытание нагрузки усталостью перед поставкой
• Профессиональная команда линейного движения обеспечивает соответствие слайдера-рельса, руководство по установке и точность подбора поддержки в течение 24 часов
• Устойчивые крупномасштабные серийные линии производства с преференциальной оптовой ценой оптовой продажи для производителей долгосрочного оборудования автоматизации

Мы сосредоточены на постоянной гладкости скольжения, стабильном сохранении точности и длительном сроке службы, создании долгосрочного взаимовыгодного сотрудничества с глобальными промышленными покупателями

6Контроль качества

• Химический состав сырья и проверка твердости поверхности хромной стали GCr15
• Прецизионная зеркальная шлифовка для четырех дуговых проемов скольжения и прокатной поверхности линейного направляющего рельса
• Процесс тепловой обработки постоянной температуры для стабилизации внутреннего напряжения металла, повышения износостойкости и долговечности при контакте с усталостью
• Всеобъемлющее испытание производительности: однородность нагрузки в четырех направлениях, контроль свободного места перед загрузкой V1, точное обнаружение толерантности G3, прочность уплотнения в пыли и точность повторного позиционирования
• Окончательное допустимое размеры, отделка поверхности, маркировка и уплотнение комплектации перед отправкой вакуумной антиржавой упаковки

Каждая партия слайдеров проходит полное испытание на цикл отбора проб, чтобы гарантировать стабильную долгосрочную высокоточную работу.

7Получи цитату сейчас.

Если вам нужны высококачественные KWVE20B-V1-G3 G3 точность V1 легкий предварительно загруженные фланцевые линейные блоки руководства для CNC и электронного оборудования автоматизации, отправьте свой запрос непосредственно к нам.

Вы получите полную профессиональную поддержку после подачи запроса:

• Быстрый официальный ответ на заводскую заявку в течение 24 часов
• Уровень предварительной загрузки один на один, класс точности и длина рельса, соответствующие технической поддержке инженерами линейного движения
• Предложения индивидуальных решений, включая ультраточность класса G4, утолщенные уплотнители для пыли и антиржавые слайдеры из нержавеющей стали
• Конкурентоспособная прямая заводская оптовая цена для отдельных заказов на одиночные слайдеры и полные рельсовые комплекты

Отправьте ваше требуемое количество, предварительную загрузку и требование точности и рабочую среду оборудования для получения подробного официального предложения

8. Часто задаваемые вопросы

1. Вопрос 1: Что означают суффиксы B, V1, G3 в KWVE20B-V1-G3?
   A1: B = широкий блок верхней установки; V1 = небольшая предварительная нагрузка для высокоточной работы с низкими вибрациями; G3 = стандартный высокоточный класс для общего оборудования высокоточной автоматизации.
2. Вопрос 2: Какие классы предварительной загрузки и точности являются необязательными для этой модели?
   A2: предварительная загрузка: V1 легкая предварительная загрузка (стандартная), V2 средняя предварительная загрузка для оборудования высокой жесткости с большой нагрузкой; точность: G3 стандартная точность, G4 сверхвысокая точность для оборудования оптического испытания.
3. Q3: Можете ли вы разрезать соответствующие 20 мм линейные рельсы на заказ длины?
   A3: Да, мы поддерживаем произвольную резку фиксированной длины, удаление конца и антиржавую пассивационную обработку для соответствующих проводниковых рельсов KWVE20.
