LM25UU / LBD25UU / LM25UU-OP Линейный шаровой подшипник / Линейный куст 25*40*59 мм

LM25UU, LBD25UU и LM25UU-OP — это стандартные метрические линейные шариковые подшипники с внутренним диаметром 25 мм трех различных конструктивных типов, удовлетворяющих разнообразные требования к установке и зазорам. Все серии используют несколько групп циркулирующих стальных шариков внутри внешней оболочки, обеспечивая плавное линейное возвратно-поступательное движение с низким коэффициентом трения и выдерживая только радиальную нагрузку.

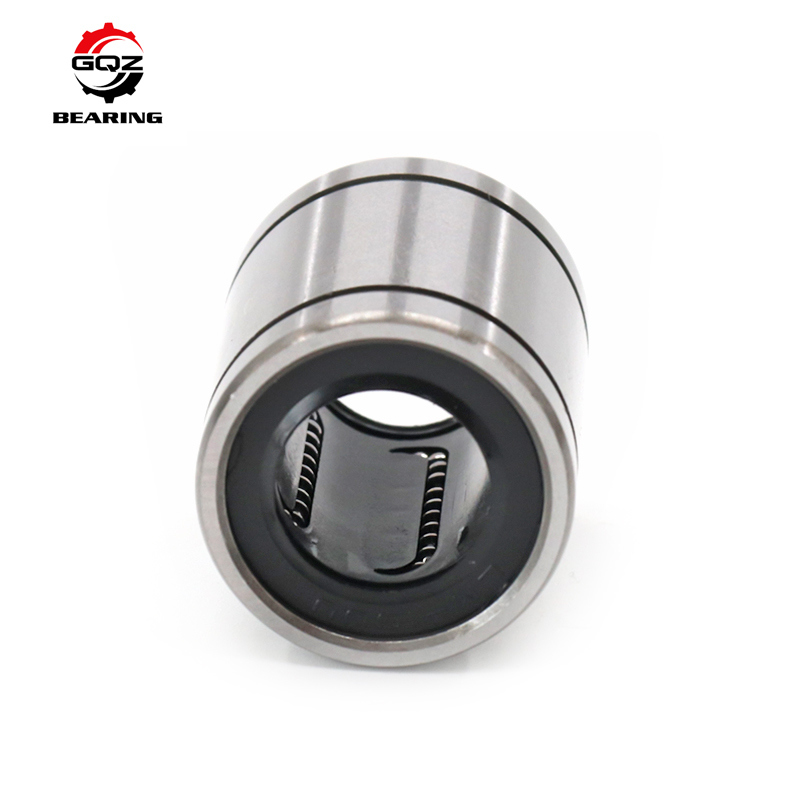

• LM25UU: Стандартная закрытая цельная внешняя оболочка, резиновые пылезащитные уплотнения с обеих сторон, универсальны для обычных линейных скользящих платформ с фиксированным зазором;
• LBD25UU: Фланцевая цельная закрытая линейная втулка, монтажные фланцы с обеих сторон для прямой установки на поверхность без дополнительных позиционирующих втулок;
• LM25UU-OP: Открытая щелевая конструкция с регулируемым зазором, зазор можно уменьшить путем затягивания зажимного корпуса для устранения люфта, идеально подходит для оборудования с высокоточным позиционированием.

Внешняя оболочка изготовлена из высокопрочной холоднотянутой стали, нейлоновый сепаратор равномерно распределяет хромированные стальные шарики, внутри предварительно заполнена долговечная литиевая смазка. Двойные пылезащитные уплотнения из NBR блокируют пыль, СОЖ и мусор, широко используются для станков с ЧПУ, автоматических сборочных линий электроники, испытательных приспособлений, упаковочных машин и прецизионных платформ с линейной передачей с направляющими валами диаметром 25 мм.

Соответствующий диаметр вала d: 25 мм

Стандартный радиальный зазор: Нормальный зазор CN

Материал шариков: Подшипниковая сталь GCr15

Материал сепаратора: Износостойкий нейлон PA66

Уплотнение: Двустороннее резиновое пылезащитное уплотнение из NBR

Максимальная линейная скорость: 1,5 м/с

Рабочая температура: -20℃ ~ 80℃

Требования к поверхности вала: Зеркальная суперфинишная обработка HRC60~64

Наружный диаметр D: 40 мм

Общая длина L: 59 мм

Динамическая нагрузка Cr: 5,8 кН

Статическая нагрузка C0r: 8,3 кН

Вес нетто: 0,145 кг

Ширина наружного фланца W: 64 мм

Толщина фланца T: 7 мм

Наружный диаметр D: 40 мм

Общая длина L: 59 мм

Динамическая нагрузка Cr: 5,8 кН

Статическая нагрузка C0r: 8,3 кН

Вес нетто: 0,182 кг

Наружный диаметр D: 40 мм

Общая длина L: 59 мм

Щелевая открытая конструкция для регулировки зазора

Динамическая нагрузка Cr: 5,4 кН

Статическая нагрузка C0r: 7,8 кН

Вес нетто: 0,138 кг

Полные сборочные чертежи и таблицы нагрузок для трех моделей доступны по запросу клиента.

1. Три конструктивных исполнения (закрытое прямое / фланцевое / открытое с регулируемым зазором) охватывают все основные требования к установке в автоматизированных системах, комплексная закупка для различных схем проектирования оборудования
2. Циркуляционное многорядное расположение стальных шариков обеспечивает равномерную радиальную несущую способность, сверхнизкий коэффициент трения, плавное бесшумное возвратно-поступательное скольжение без заеданий
3. Двусторонние цельные пылезащитные уплотнения из NBR изолируют пыль и СОЖ из цеха, удерживают внутреннюю смазку и продлевают интервал обслуживания
4. Внешняя оболочка из высокопрочной холоднотянутой стали со стабильным допуском размеров, хорошей жесткостью и сопротивлением деформации при длительной непрерывной работе
5. Нейлоновый сепаратор шариков PA66 равномерно ограничивает стальные шарики, предотвращает шум от столкновений и выпадение шариков при разборке
6. Настраиваемые опции: корпус из нержавеющей стали, смазка пищевого класса, специальный увеличенный зазор C3, OEM-маркировка лазером и высокотемпературные уплотнения FKM

Эффективно повышают точность линейного позиционирования оборудования и сокращают номенклатуру запасных частей для автоматизированных производственных линий

Этот набор линейных шариковых подшипников LM25UU / LBD25UU / LM25UU-OP трех типов широко используется в следующем прецизионном автоматизированном оборудовании:

• Станки для гравировки с ЧПУ, линейные скользящие узлы оси подачи малых фрезерных станков
• Оборудование для автоматической сборки электроники 3C, порталы для перемещения и прецизионные испытательные приспособления
• Механизмы высокоскоростной линейной передачи в полиграфическом оборудовании, пищевом упаковочном оборудовании
• Медицинское диагностическое оборудование, лабораторные прецизионные скользящие платформы и измерительные приспособления
• Оборудование для деревообработки, вспомогательные компоненты линейного перемещения в литьевых машинах
• Запасные части для замены на вторичном рынке для оборудования с линейными направляющими валами диаметром 25 мм

Идеальное решение линейных втулок с множеством конструкций для различных сценариев установки и высокоточного регулирования зазоров в промышленной автоматизации

• 25 лет профессионального опыта в производстве стандартных линейных шариковых подшипников
• Три модели полностью взаимозаменяемы с линейными втулками международных стандартов серий LM/LBD, одинаковые допуски размеров и плавность скольжения
• Полная поддержка индивидуальных услуг OEM и ODM, включая корпус из нержавеющей стали, специальную смазку и настройку зазора
• Строгий контроль на всех этапах: твердость сырья, точность зеркальной суперфинишной обработки внутреннего отверстия, герметичность уплотнений и испытания цикла возвратно-поступательного скольжения перед поставкой
• Профессиональная команда инженеров по линейному движению предоставляет рекомендации по подбору допусков вала и корпуса в течение 24 часов
• Стабильная производственная мощность с льготной оптовой ценой для долгосрочных производителей оборудования автоматизации

Мы ориентируемся на стабильную малошумную работу скольжения, долговечное уплотнение и долгосрочное взаимовыгодное сотрудничество с мировыми промышленными покупателями

• Проверка химического состава сырья и поверхностной твердости холоднотянутой стали и хромированных стальных шариков GCr15
• Токарная обработка и зеркальная суперфинишная обработка внутреннего отверстия внешней оболочки линейного подшипника
• Стандартизированный процесс термообработки для снятия напряжений для стабилизации сопротивления деформации корпуса
• Комплексные испытания производительности: равномерность радиального зазора, шум при скольжении, долговечность пылезащиты, динамическая и статическая грузоподъемность
• Проверка равномерности объема заполнения смазкой для двухсторонних герметичных линейных втулок
• Окончательная проверка размеров, внешнего вида и маркировки перед антикоррозийной упаковкой и отгрузкой

Каждая партия линейных подшипников проходит полный выборочный испытание на долговечность цикла возвратно-поступательного движения для гарантии стабильной длительной плавной работы скольжения

Если вам нужны высококачественные закрытые, фланцевые и открытые линейные шариковые подшипники с регулируемым зазором диаметром 25 мм для оборудования с ЧПУ и автоматизации электроники, отправьте нам свой запрос напрямую.

После отправки запроса вы получите полный профессиональный сервис поддержки:

• Быстрый ответ с официальным заводским предложением в течение 24 часов
• Индивидуальная техническая поддержка по подбору допусков вала и корпуса от профессиональных инженеров по линейному движению
• Предложения по индивидуальным решениям для подшипников, включая корпус из нержавеющей стали и варианты высокотемпературных уплотнений
• Конкурентоспособная прямая заводская оптовая цена на смешанные оптовые заказы трех моделей

Отправьте требуемое количество каждой модели и рабочую среду оборудования, чтобы получить подробное официальное предложение.

В1: В чем разница между LM25UU и LM25UU-OP?
О1: LM25UU — полностью закрытый тип с фиксированным зазором; LM25UU-OP имеет открытую щелевую конструкцию, которая позволяет зажимать корпус для уменьшения зазора и устранения люфта для высокоточного оборудования.

В2: Какова особенность фланцевой линейной втулки LBD25UU?
О2: Цельный монтажный фланец с обеих сторон, может быть закреплен непосредственно на поверхности оборудования без дополнительных позиционирующих втулок, удобен для установки на тонкие пластины.

В3: Какую твердость должен иметь соответствующий направляющий вал?
О3: Поверхность вала должна иметь твердость закалки HRC 60–64 с зеркальной суперфинишной обработкой для продления срока службы линейной втулки.
