НТН опорный подшипник скольжения подушки шарикоподшипника УКС204-012ЛД1Н вставки шарикоподшипника УКС204-012ЛД1Н Японии НТН вставки 3/4 дюймов
Краткое описание шарикоподшипника вставки блока подушки:
Блок опорного подшипника скольжения подушки сочетание из подшипник вставки, уплотнение и снабжение жилищем. Внутренняя структура шарикоподшипника вставки это же с этим из глубокого шарикоподшипника паза. Но внутренняя гонка этого подшипника шире чем наружная гонка. Наружная гонка имеет сферически поверхность. Шарикоподшипники вставки консервируют собственную личность выравнивая с пригонкой между наружной гонкой и подшипниковой подставкой. Шарикоподшипники вставки компактны. Легко для нагружать и разгружать. Опорные подшипники скольжения подушки широко использованы в минировании, машинном оборудовании, автомобильном, ткань и ченмикал индустрии.
Мы можем поставить УКП, ВОРСИНУ, УКП, СБПП, САПП, НАФ, НАФУ, УКФ, УКФЛ, НАФЛ, НАФЛ, УКФК, НАФК, СБПФ, УКТ, НАТ, УКК, УКФБ, УКФА, УКПХ, блоки опорного подшипника скольжения подушки серии УКФС.

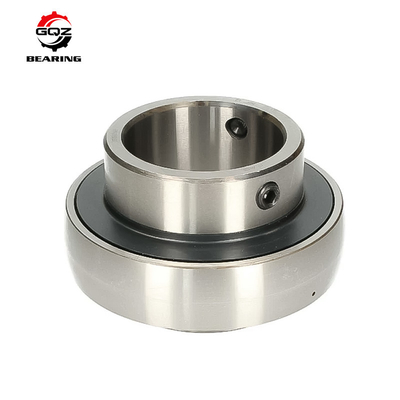

Детали НТН УКС204-012Д1Н вводят шарикоподшипник:
Габаритный чертеж |
Носящ вставку с сецкрев, широкое внутреннее кольцо - цилиндрическое О.Д., паз пружинного кольца - размеры |
д |
0,7500 в19,050мм |
Д |
1,8504 в47,000мм |
К |
0,6693 в17,000мм |
Б |
1,2205 в31,000мм |
р |
0,0394 в1,000мм |
р1 |
0,0236 в0,600мм |
дс |
10-32 УНФ |
Г |
0,1772 в4,500мм |
д4 |
1,1654 в29,600мм |
С1 |
0,7205 в18,300мм |
С |
0,5000 в12,700мм |
а |
0,1220 в3,100мм |
б |
0,0591 в1,500мм |
Д1 |
1,7559 в44,600мм |
Ф |
0,1575 в4,000мм |
Тип |
Введите подшипник |
Принесл тип |
Круглый |
Тип подшипника |
Шарикоподшипник |
Материал |
Через затвердетую сталь |
Ограничиваясь скорость - тавот |
6700 РПМ |
Тип уплотнения |
Контакт |
Материал уплотнения |
Резина нитрила |
Оценка точности |
Класс 0 |
Представление |
Стандартная обязанность |
Запирающее устройство |
сецкрев 2 -120° |
Смазка |
Ре-Лубрикатабле |
Радиальный внутренний зазор |
КН |
Оценка неподвижной нагрузки |
1500 кН льбф6650 Н6.65 |
Оценка динамической нагрузки |
2880 кН льбф12800 Н12.80 |
Приложение |
Загерметизированный двойник |
Температурная амплитуда рабочей температуры |
-40 до 250 ºФ-40 к ºК 120 |
Опорные подшипники скольжения подушки серии УК:
Серия УК200: УК201, УК202, УК203, УК204, УК205, УК206, УК207, УК208, УК209, УК10, УК211, УК212, УК213, УК214, УК215, УК216, УК217, УК208, УК209, УК210, УК211, УК212, УК213, УК214, УК215, УК216, УК217, УК218
Серия УК300: УК305, УК306, УК307, УК308, УК309, УК310, УК311, УК312, УК313, УК314, УК315, УК316, УК317, УК318, УК319, УК320, УК321, УК322, УК324, УК326, УК328
УКФ 200 серий: УКФ204, УКФ205, УКФ206.УКФ207, УКФ208, УКФ209, УКФ210,
УКФ211, УКФ212, УКФ213, УКФ214, УКФ215, УКФ216, УКФ217, УКФ218
УКФ 300 серий: УКФ305, УКФ306, УКФ307УКФ308, УКФ309, УКФ310, УКФ311,
УКФ312, УКФ313, УКФ314, УКФ315, УКФ316, УКФ317, УКФ318, УКФ319,
УКФ320, УКФ321, УКФ322, УКФ324, УКФ326, УКФ328
