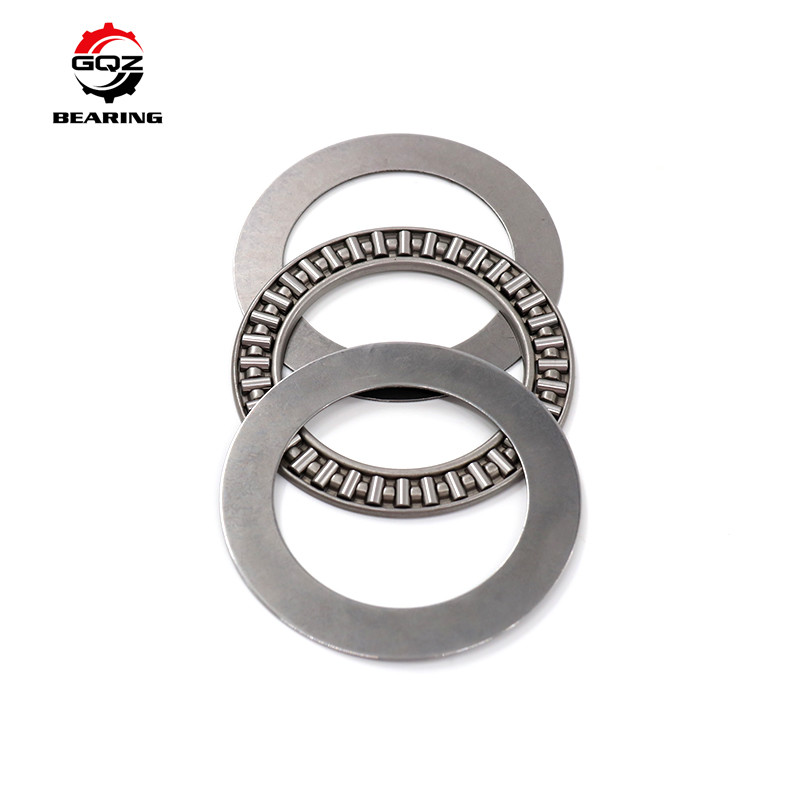

Подшипник ролика иглы тяги:
AXK0414TN AXK0515TN AXK0619TN AXK0821TN AXK1024 AXK1226 AXK1528 AXK1730 AXK2035 AXK2542 AXK3047 AXK3552 AXK4060 AXK4565 AXK5070 AXK5578 AXK6058 AXK6590 AXK7095 AXK75100 AXK80105 AXK85110 AXK90120 AXK100135 AXK110145 AXK120155 AXK130170 AXK140180 AXK150190 AXK160200
Спецификация подшипника ролика иглы:
| Продукт | Подшипник иглы AX3552 серии ОСИ AX3553 AX4060 AX4565 плоский/подшипник ролика иглы тяги плоскости |
| Не моделируйте никакое | AX3552 AX3553 AX4060 AX4565 |
| Размер | стандартный |
| Материал | Хромовая сталь (GCr15), сталь углерода, нержавеющая сталь |
| Тип | Подшипник ролика иглы |
| Номинальность точности | ABEC-1 (P0), ABEC-3 (P6), ABEC-5 (P5) |
| Зазор | C0, C2, C3, C4, C5 доступно |
| Уровень качества | Z1, Z2, Z3, Z4 |
| Уровень вибрации | V1, V2.V3 |
| Смазка | тавот |
| OEM | Примите |
| Образец | О'КЕЙ |
|
паковать
|
паллет polybag+carton+wooden
|
Применения подшипника ролика иглы:
Автомобиль, мотовелосипед, электрические инструменты, малые приборы, машина тканья, спорты печатной машины, пригодности оборудование, медицинская служба, принтер, Automatictellermachine, Modelairplane etc.
Детали упаковки подшипника ролика иглы:
1. упаковка индустрии: бумага индустрии или пробка + паллет carton+
2. индивидуальная упаковка: одиночный паллет цвета box+ carton+
3. основанный на требовании к клиентов
Термины компенсации:
1. залемь 30%, компенсация баланса T/T
2. другая компенсация: оплащенный западным соединением, paypal
| Вал | Обозначение подшипника | BoundaryDimensions (mm) | BasicLoadRating (n) | Ограничиваясь скорость | ||||||
|
Диаметр (mm) |
ОСЬ Dunn Baureihe |
ОСЬ Dick Baureihe |
Di | De | h | d1 | d2 | Динамический | Статический | Grenzdrehzahl |
| min-1 | ||||||||||
| 5 | ОСЬ 5 13 | ОСЬ 3,5 5 13 | 5 | 13 | 2,3 | 6,3 | 10,9 | 3000 | 5700 | 25000 |
| 5 | 13 | 3,5 | 6,3 | 10,9 | 3000 | 5700 | 25000 | |||
| 6 | ОСЬ 6 14 | ОСЬ 3,5 6 14 | 6 | 14 | 2,3 | 7,3 | 11,9 | 3150 | 6350 | 22000 |
| 6 | 14 | 3,5 | 7,3 | 11,9 | 3150 | 6350 | 22000 | |||
| 7 | ОСЬ 7 15 | ОСЬ 3,5 7 15 | 7 | 15 | 2,3 | 8,3 | 12,9 | 3550 | 7600 | 22000 |
| 7 | 15 | 3,5 | 8,3 | 12,9 | 3550 | 7600 | 22000 | |||
| 8 | ОСЬ 8 16 | ОСЬ 3,5 8 16 | 8 | 16 | 2,3 | 9,3 | 13,9 | 3700 | 8300 | 22000 |
| 8 | 16 | 3,5 | 9,3 | 13,9 | 3700 | 8300 | 22000 | |||
| 9 | ОСЬ 9 17 | ОСЬ 3,5 9 17 | 9 | 17 | 2,1 | 10,3 | 14,9 | 4050 | 9500 | 19000 |
| 9 | 17 | 3,5 | 10,3 | 14,9 | 4050 | 9500 | 19000 | |||
| 10 | ОСЬ 10 22 | ОСЬ 4 10 22 | 10 | 22 | 2,8 | 12 | 18,6 | 5000 | 10900 | 15500 |
| 10 | 22 | 4 | 12 | 18,6 | 5000 | 10900 | 15500 | |||
| 12 | ОСЬ 12 26 | ОСЬ 4 12 26 | 12 | 26 | 2,8 | 15 | 22,6 | 6900 | 17700 | 13000 |
| 12 | 26 | 4 | 15 | 22,6 | 6900 | 17700 | 13000 | |||
| 13 | ОСЬ 13 26 | ОСЬ 4 13 26 | 13 | 26 | 2,8 | 15 | 22,6 | 6900 | 17700 | 11300 |
| 13 | 26 | 4 | 15 | 22,6 | 6900 | 17700 | 11300 | |||
| 15 | ОСЬ 15 28 | ОСЬ 4 15 28 | 15 | 28 | 4 | 17 | 24,6 | 7400 | 20000 | 11500 |
| 15 | 28 | |||||||||
| 17 | ОСЬ 17 30 | ОСЬ 4 17 30 | 17 | 30 | 2,8 | 19 | 26,6 | 7800 | 22000 | 10500 |
| 17 | 30 | 4 | 19 | 26,6 | 7800 | 22000 | 10500 | |||
| 19 | ОСЬ 19 32 | ОСЬ 4 19 32 | 19 | 32 | 2,8 | 21 | 28,6 | 8000 | 23300 | 10000 |
| 19 | 32 | 4 | 21 | 28,6 | 8000 | 23300 | 10000 | |||
| 20 | ОСЬ 20 35 | ОСЬ 5 20 35 | 20 | 35 | 2,8 | 22 | 31,6 | 11800 | 39000 | 9000 |
| 20 | 35 | 5 | 22 | 31,6 | 11800 | 39000 | 9000 | |||
| 25 | ОСЬ 25 42 | ОСЬ 5 25 42 | 25 | 42 | 2,8 | 27,7 | 37,4 | 13300 | 49000 | 7500 |
| 25 | 42 | 5 | 27,7 | 37,4 | 13300 | 49000 | 7500 | |||
| 27 | ОСЬ 27 44 | 27 | 44 | 2,8 | 30 | 39,5 | 13700 | 52000 | 7200 | |
| 30 | ОСЬ 30 47 | ОСЬ 5 30 47 | 30 | 47 | 2,8 | 32,7 | 42,4 | 14500 | 57000 | 6500 |
| 30 | 47 | 5 | 32,7 | 42,4 | 14500 | 57000 | 6500 | |||
| 35 | ОСЬ 35 52 | ОСЬ 5 35 52 | 35 | 52 | 2,8 | 37,2 | 49 | 18900 | 84000 | 5500 |
| 35 | 52 | 5 | 37,2 | 49 | 18900 | 84000 | 5500 | |||
| ОСЬ 35 53 | ОСЬ 5 35 53 | 35 | 53 | 2,8 | 37,2 | 49 | 18900 | 84000 | 5500 | |
| 35 | 53 | 5 | 37,2 | 49 | 18900 | 84000 | 5500 | |||
| 40 | ОСЬ 40 60 | ОСЬ 5 40 60 | 40 | 60 | 2,8 | 43 | 54,9 | 20400 | 96000 | 5000 |
| 40 | 60 | 5 | 43 | 54,9 | 20400 | 96000 | 5000 | |||
| 45 | ОСЬ 45 65 | ОСЬ 5 45 65 | 45 | 65 | 2,8 | 48 | 59,9 | 21800 | 109000 | 4500 |
| 45 | 65 | 5 | 48 | 59,9 | 21800 | 109000 | 4500 | |||
